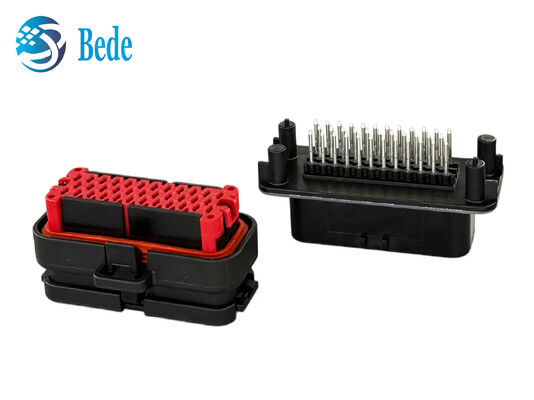

Conector de ECU Automotriz AMP Vertical de 35 pines Cable a Placa

Conector de ECU Automotriz AMP Vertical de 35 pines Cable a Placa
Conector de ECU Automotriz AMP Vertical de 35 pines Cable a Placa Conector de ECU Automotriz AMP Vertical de 35 pines Cable a Placa Conector de ECU Automotriz AMP Vertical de 35 pines Cable a Placa Conector de ECU Automotriz AMP Vertical de 35 pines Cable a Placa Conector de ECU Automotriz AMP Vertical de 35 pines Cable a Placa

Ampliación de imagen :  Conector de ECU Automotriz AMP Vertical de 35 pines Cable a Placa

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: BEDE
Certificación: RoHS
Número de modelo: 1-776231-1/1-776164-1
Documento: 1-776231-1 (1).pdf
Pago y Envío Términos:
Cantidad de orden mínima: 500
Precio: Negociable
Tiempo de entrega: base de las cantidades
Condiciones de pago: T/T, Unión Occidental
Capacidad de la fuente: 3000pcs por día
Contacto
Descripción detallada del producto
ALFILER: Pin 35 Serie: El sello
Hembra Parte No.: 1-776164-1 Macho N° de pieza: 1-776231-1
Material: PBT Rango de temperatura: -40°C~+125°C
Resaltar:

Conector de ECU automotriz de 35 pines

,

1-776164-1 Conector de ECU para automóviles

,

Conector automotriz del amperio el ECU

AMP 1-776231-1 Conector de ECU automotriz de cable vertical de 35 pines 4MM 1-776164-1

TE AMPSEAL 1-776231-1 es un conjunto de conectores verticales de cable a placa de 35 posiciones. Cuenta con contactos 17A de 1,3 mm recubiertos de oro, ancho de 4 mm, terminación de PCB a través del agujero y sellado listo para IP.Funcionan desde -40°C hasta 125°C y están clasificados UL 94V-0, proporciona conexiones fiables de energía y señal.


Especificaciones del producto


Componente

Características

Número de la parte TE

Especificación

Número de la parte

35POS, pin de una.3, HDR Assy, 180 grados, COD 1

1-776231-1

Encabezado de PCB vertical con agujero

Corriente nominal

Hasta 17A por contacto, zona de apareamiento dorada

-

Aplicaciones de circuitos de potencia y señal

Estilo de montaje

Terminado de soldadura vertical a través de un agujero en el PCB

-

Conexión de cable a tablero

Tipo de encabezado

Completamente envuelto, 35 alfileres verticales, 3 filas, 4 mm de ancho

1-776231-1

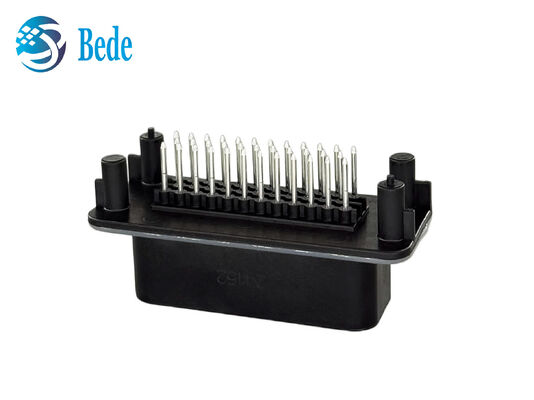

Encabezado masculino de PCB vertical

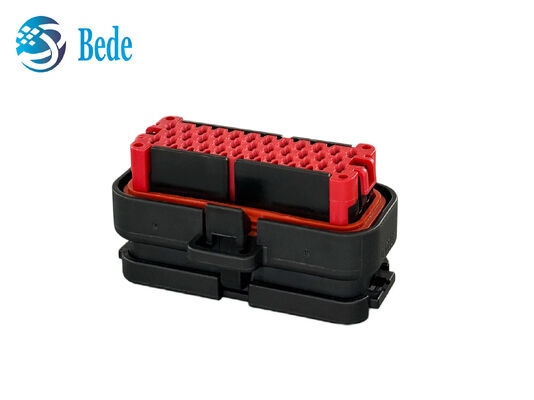

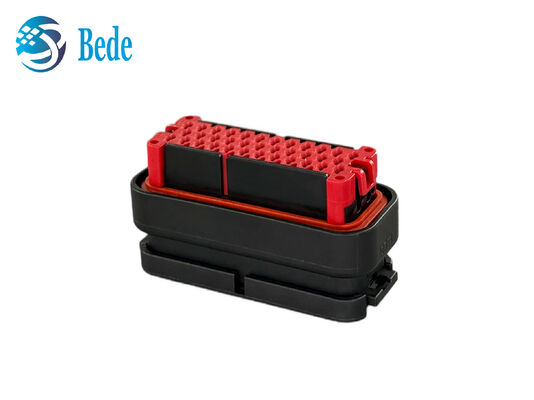

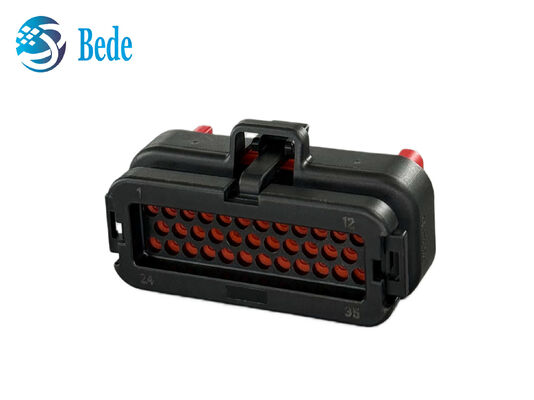

Vivienda para mujeres (lado del alambre)

Sello de silicona integrado, bloqueo secundario rojo, cerradura

Los demás

Conector femenino impermeable IP67

Probabilidad de sellado

Diseño sellable

-

Apto para entornos cerrados

Características de las viviendas

Casilla negra, código de llave 1, clasificación de inflamabilidad UL 94V-0

-

Construcción industrial robusta

Temperatura de funcionamiento

-40 °C a 125 °C

-

Compatibilidad con el medio ambiente a gran escala



Características del producto
  • Rendimiento eléctrico: pines de 1,3 mm recubiertos de oro con potencia nominal de hasta 17 A para una transmisión fiable de energía y señal
  • Montaje de PCB: terminación vertical de soldadura a través de agujeros con un ancho de 4 mm a través de 3 filas
  • Durabilidad ambiental: diseño sellable, rango de temperatura de funcionamiento de -40°C a 125°C
  • Conformidad de seguridad: carcasa negra con calificación de inflamabilidad UL 94V-0 con código de clave 1 para el apareamiento seguro
Conector de ECU Automotriz AMP Vertical de 35 pines Cable a Placa
Aplicaciones
  • Sistemas eléctricos para automóviles que requieren conexiones de potencia y señal cerradas
  • Equipos de control industrial y aplicaciones de cableado de PCB en el medio ambiente
  • Máquinas de transporte y todoterreno con necesidades de conexión resistentes a las vibraciones
  • Módulos de transmisión de potencia y señal en entornos industriales de alta temperatura
  • Dispositivos eléctricos que requieren protección contra la inflamabilidad UL 94V0 y conexión estable de cable a tablero
Instalación y notas

Este conector vertical sellado de cable a tablero cuenta con 35 contactos 17A dorados, soldadura a través del agujero, alineación precisa, clasificación UL 94V-0, y resistencia a altas temperaturas,que requieren una soldadura cuidadosa y un enclavamiento correcto durante la instalación para aplicaciones fiables de potencia y señal.
