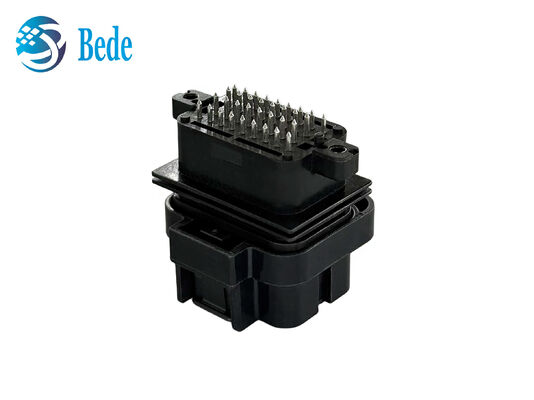

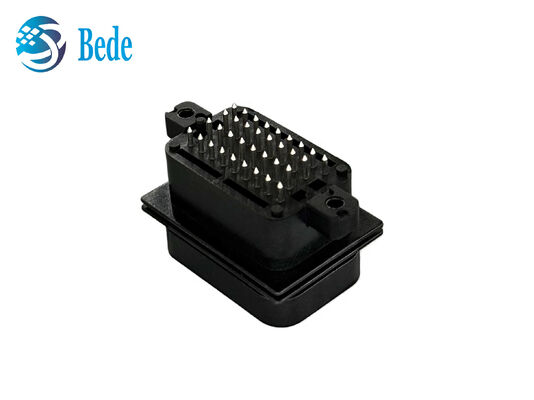

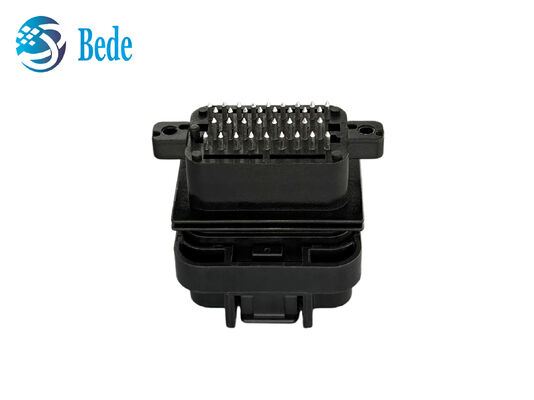

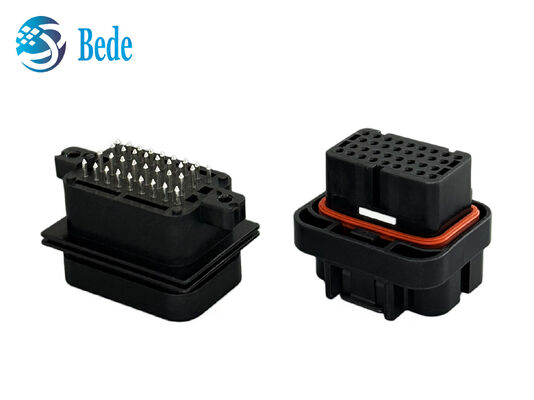

Conector de ECU automotriz de 34 pines, enchufe y toma de corriente impermeables, compatible con TE 4-1437290-0 y 2-6447232-3

Descripción

Este conector ECU automotriz de 34 pines está diseñado para conexiones eléctricas estables en sistemas de control electrónico de vehículos. Basado en el formato del conector SUPERSEAL 1.0, presenta una disposición compacta de 34 posiciones y una estructura sellada para aplicaciones automotrices donde la protección y la estabilidad de la conexión son importantes. La carcasa del conector está fabricada con plástico de ingeniería de grado automotriz, mientras que el sistema de sellado ayuda a proteger el área de conexión del agua, el polvo y otros contaminantes externos. Su diseño impermeable ayuda a mantener un rendimiento estable en condiciones automotrices comunes como vibración, humedad y cambios de temperatura. El juego de conectores incluye componentes de acoplamiento para aplicaciones del lado del cable y del lado de la PCB, proporcionando un acoplamiento mecánico seguro y una conexión eléctrica fiable. Diseñado como una alternativa compatible a TE 4-1437290-0 y 2-6447232-3, este conector es adecuado para mazos de cables automotrices, módulos ECU, sensores, sistemas de iluminación y otros equipos de control electrónico.

Especificaciones

Características del Producto

• Fabricado con plástico de ingeniería de grado automotriz con una estructura de carcasa sellada, proporcionando una solución práctica para sistemas electrónicos de vehículos.

• La estructura de sellado ayuda a reducir la entrada de agua, polvo y otros contaminantes, haciendo que el conector sea adecuado para entornos automotrices húmedos y expuestos.

• La configuración de 34 posiciones y 4 filas proporciona múltiples puntos de conexión en un cuerpo de conector compacto, ayudando a satisfacer los requisitos de cableado de la ECU y otros sistemas de control electrónico.

• La estructura con llave y la función de bloqueo integrada ayudan a guiar el acoplamiento correcto y a mantener el conector firmemente acoplado durante el funcionamiento del vehículo.

• Diseñado como una alternativa compatible a TE 4-1437290-0 y 2-6447232-3, ofreciendo una opción práctica para reemplazar o desarrollar ensamblajes de conectores automotrices compatibles.

• El conector del lado del cable admite procesos de crimpado estándar, mientras que el cabezal del lado de la PCB está diseñado para soldadura de orificio pasante, lo que permite un ensamblaje eficiente del mazo de cables y la PCB.

Aplicaciones

• Mazos de Cables Automotrices
  Adecuado para ensamblajes de mazos de cables que requieren una conexión segura y sellada entre los cables del vehículo y los módulos electrónicos.

• Sensores de Vehículos
  Puede usarse para conectar sensores con la ECU y módulos de control, soportando una transmisión de señal estable en sistemas electrónicos automotrices.

• Sistemas de Control de Carrocería
  Adecuado para electrónica de carrocería como iluminación, control de puertas, gestión de energía y otras funciones de control del vehículo que requieren conexiones multiposición.

• Sistemas de Iluminación Automotriz
  Diseñado para puntos de conexión en ensamblajes de iluminación de vehículos, incluyendo módulos de control e interfaces de mazos de cables.

• Vehículos Industriales y Todoterreno
  El diseño sellado también puede considerarse para equipos de control electrónico utilizados en camiones, maquinaria agrícola, vehículos de construcción y otros equipos móviles.

1. Paso 1—Verificar los Componentes
   Antes del ensamblaje, verifique la carcasa del conector, el cabezal de la PCB, los terminales, los cables, los sellos y los tapones de sellado. Asegúrese de que todas las piezas estén limpias, secas y libres de daños visibles.

2. Paso 2—Preparar los Cables
   Seleccione el terminal y el cable apropiados según los requisitos de la aplicación. Pele el cable con cuidado sin dañar el conductor ni el aislamiento. Utilice una herramienta de crimpado adecuada para fijar firmemente el terminal al cable.

3. Paso 3—Insertar los Terminales
   Inserte cada terminal crimpado en la cavidad correcta desde la parte trasera de la carcasa del conector. Empuje el terminal hasta que el mecanismo de bloqueo se active. Tire suavemente del cable para comprobar que el terminal esté correctamente retenido.

4. Paso 4—Verificar los Componentes de Sellado
   Asegúrese de que los sellos de los cables estén correctamente posicionados y asentados. Para las cavidades no utilizadas, instale tapones de sellado adecuados para ayudar a mantener la estructura sellada y reducir la entrada de agua y contaminantes.

5. Paso 5—Instalar el Cabezal de la PCB
   Posicione el cabezal de la PCB verticalmente según el diseño de la PCB. El conector de referencia utiliza un método de terminación de soldadura de orificio pasante. Después de soldar, inspeccione las uniones para confirmar la conexión eléctrica adecuada y la estabilidad mecánica.

6. Paso 6—Acoplar los Conectores
   Alinee las características de llave del conector del lado del cable y el cabezal de la PCB antes de acoplar. Empuje las dos partes juntas uniformemente hasta que el mecanismo de bloqueo esté completamente acoplado. No fuerce el conector si las partes no están correctamente alineadas.

7. Paso 7—Realizar una Verificación Final
   Inspeccione el ensamblaje completo para verificar la posición correcta del terminal, el bloqueo seguro, la retención adecuada del cable y los daños visibles. Confirme que el conector esté completamente asentado antes de la instalación en el vehículo o módulo electrónico.
   Notas de Ensamblaje
   Utilice terminales, sellos, tapones de sellado y herramientas de crimpado que coincidan con el diseño del conector y las especificaciones del cable. Para la producción en masa, las condiciones de crimpado, los parámetros de soldadura y los procedimientos de ensamblaje deben verificarse de acuerdo con los materiales, equipos y proceso de fabricación reales utilizados.

    Preguntas Frecuentes

1. ¿Son 4-1437290-0 y 2-6447232-3 un par de conectores que coinciden?

   R: Sí. Representan los componentes de acoplamiento del lado del cable y del lado de la PCB del sistema de conectores.

2. ¿Pueden proporcionar muestras antes de la producción en masa?

   R: Sí. Se pueden proporcionar muestras para inspección dimensional, pruebas de acoplamiento, evaluación de ensamblaje y verificación de aplicación antes de realizar un pedido de producción más grande.

3. ¿Cuál es el tiempo de entrega típico para este conector?

   R: El tiempo de entrega depende de la cantidad del pedido, la configuración del producto y los requisitos de producción. Para pedidos estándar, confirmaremos el cronograma de entrega estimado después de revisar los detalles específicos del pedido.

4. ¿Se puede personalizar el conector?

   R: Podemos discutir opciones de personalización basadas en los requisitos de su aplicación, incluyendo la configuración del conector, el diseño de la carcasa, la disposición de los terminales, el ensamblaje de cables y el embalaje.

5. ¿Cómo puedo confirmar si este conector es adecuado para mi aplicación?

   R: Por favor, proporcione el número de pines requerido, el conector de acoplamiento o el número de pieza de referencia, el tamaño del cable, el método de montaje, las condiciones ambientales y los detalles de la aplicación. Nuestro equipo podrá ayudarle a verificar la configuración y compatibilidad del conector.
