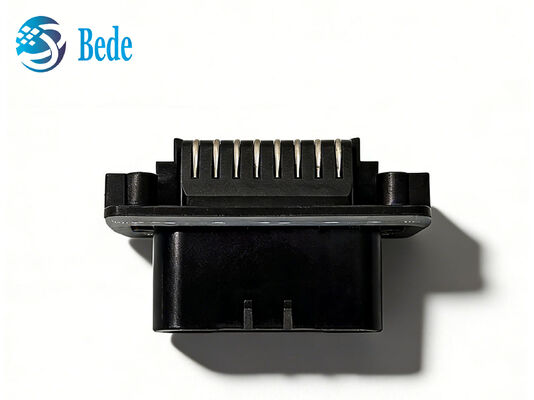

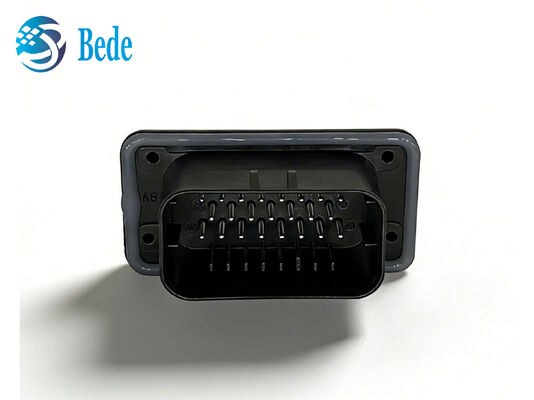

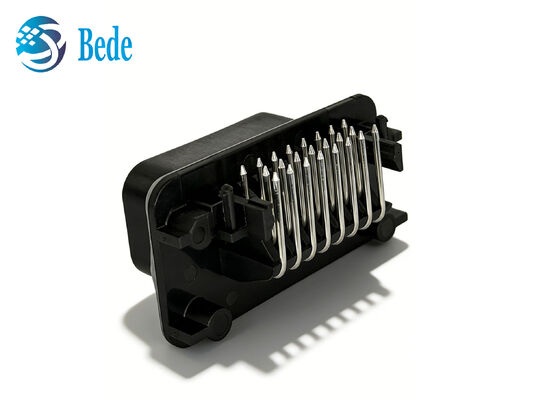

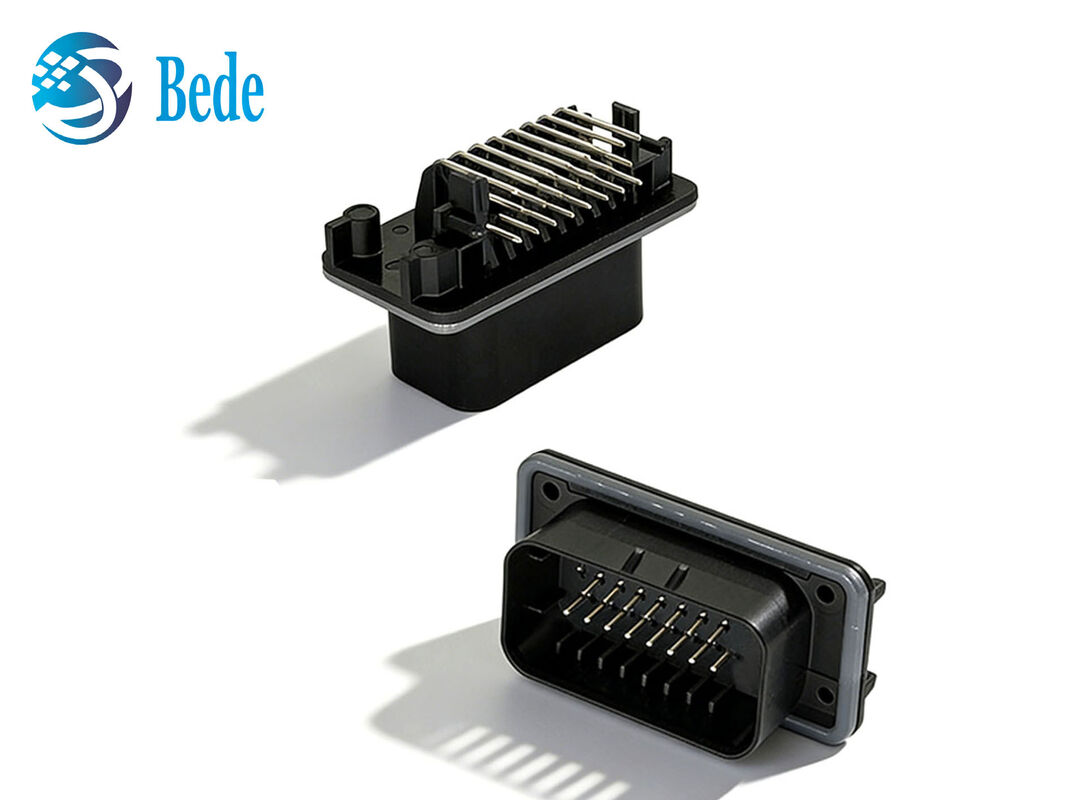

1-776087-1 Reemplazo del encabezado del PCB del conector automotriz de ángulo derecho de 23 pines

Descripción

El 1-776087-1 23-Pin Right Angle Automotive PCB Connector es una solución compacta de cable a tablero diseñada para conjuntos electrónicos automotrices y sistemas eléctricos de vehículos.Configuración de 3 filas con línea central de 4 mm, proporcionando múltiples puntos de conexión dentro de un diseño de PCB relativamente compacto. El diseño de ángulo recto permite que el arnés de apareamiento se conecte desde el lado,que lo hace adecuado para aplicaciones en las que el espacio del PCB y la orientación de los conectores requieren una consideración cuidadosa.

El conector está diseñado para el montaje de PCB a través de agujeros y utiliza una carcasa sellada para proporcionar protección adicional en entornos de operación exigentes.Los contactos dorados apoyan una conexión eléctrica estable y ayudan a mantener un rendimiento de contacto constanteLas aplicaciones típicas incluyen módulos de control de automóviles, conjuntos de PCB, sistemas de cableado de vehículos y equipos electrónicos.

Especificación

Características del producto

• Configuración de 23 pines y 3 filas
  Proporciona 23 posiciones de conexión en un diseño de tres filas, adecuado para conjuntos de circuitos múltiples de PCB automotrices.

• Instalación de PCB en ángulo recto
  La orientación de montaje de 90 grados permite que el arnés de acoplamiento se acerque desde el lado, ayudando a mejorar el enrutamiento de los conectores en espacios limitados de PCB.

• Terminar la soldadura a través del agujero
  Diseñado para la instalación de PCB a través de agujeros, ofreciendo una conexión soldada segura entre el conector y la placa de circuito.

• 4 mm de espacio de contacto
  Una línea central de 4 mm proporciona un espacio definido entre los contactos y admite un diseño estructurado de conexión de PCB.

Aplicaciones

1. Unidades electrónicas de control de automóviles (ECU)
   Apto para módulos de control basados en PCB que requieren múltiples conexiones de potencia y señal entre la placa de circuito y el arnés de cableado del vehículo.

2. Sistemas eléctricos del vehículo
   El conector se puede utilizar en conjuntos eléctricos de vehículos donde se requiere una conexión de ángulo recto montada en una placa para el enrutamiento organizado del arnés.

3. Electrónica de control del cuerpo
   Puede aplicarse a la electrónica de la carrocería del vehículo y a los módulos de control que combinan múltiples circuitos de señal y potencia dentro de una interfaz de conexión de PCB.

4. Sistemas de arneses de cableado para automóviles
   La configuración cable-to-board proporciona una interfaz práctica entre los arneses de cableado del vehículo y los módulos electrónicos montados en PCB.

5. Equipo electrónico industrial
   El formato del conector también puede considerarse para equipos de control industriales y conjuntos electrónicos en los que se requiere una conexión sellada de placa de ángulo recto.

Preguntas frecuentes

1. ¿Qué tipo de conector es el 1-776087-1?
   R: Se trata de un conector de cable a placa de circuito impreso de 23 posiciones, 3 filas y ángulo recto diseñado para aplicaciones de montaje en placa.

2. ¿Cómo se monta el conector a la PCB?
   El conector utiliza una terminación de soldadura a través del agujero, lo que permite que los pines se solden directamente a la placa de circuito impreso.

3. ¿Puede proporcionar muestras antes de los pedidos a granel?

   R: Sí. Las muestras se pueden discutir antes de la producción en masa para que los clientes puedan verificar las dimensiones, el rendimiento de apareamiento, la instalación de PCB y la compatibilidad de la aplicación.

4. ¿Cuál es el plazo de entrega de este producto?

   R: El tiempo de entrega generalmente depende de la cantidad de pedido y los requisitos de producción.

5. ¿Puede apoyar los requisitos de conector personalizados?
   R:Para proyectos con diferentes configuraciones de pines, requisitos de llave, diseños de carcasas u otras especificaciones de conectores,Por favor, proporcione sus dibujos o requisitos técnicos para que podamos evaluar las opciones disponibles.
