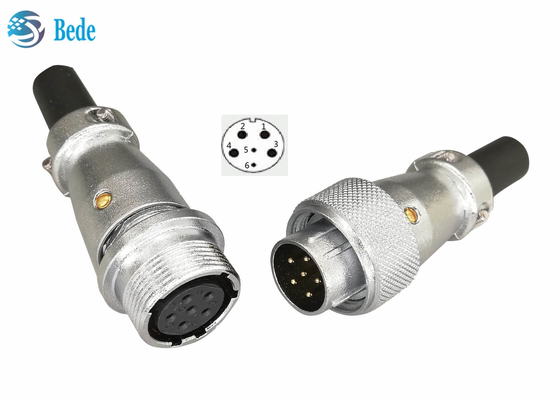

Aviación del cable de WS20 6 Pin Circular Connectors Cable To que atraca los conectores

Conector de la aviación del cable de WS20 6 Pin Circular Connector Cable To que atraca los conectores

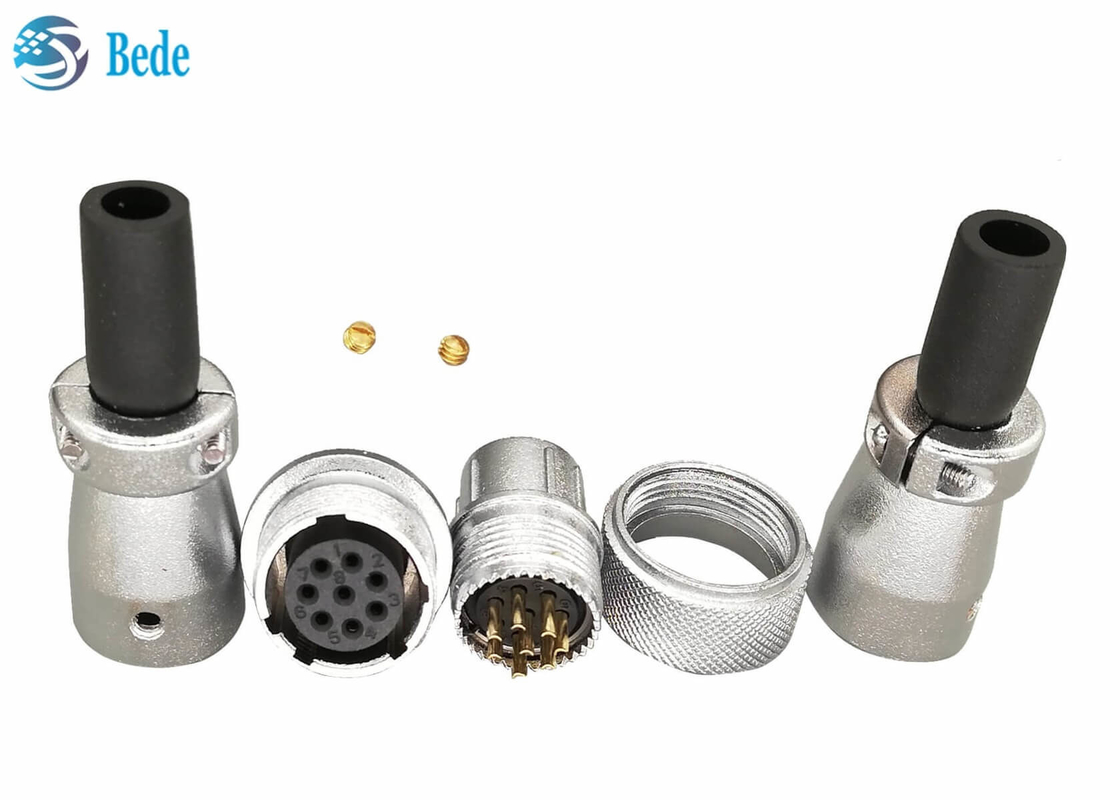

Estructura

1.Housing del conector macho con la manga protectora del cable de goma, conteniendo el material es croma la aleación plateada del cinc

el conector 2.Male, conteniendo el material es croma la aleación plateada del cinc, perno del contacto es de cobre amarillo con el oro plateado

3.nut para el varón de fijación y femenino después de la conexión

el conector 4.female, fija la ubicación como demostración del pictrue, 1 que 2 3 4 pernos valoraron 25A actual, indicador de alambre 11AWG, resistencia de contacto 1mΩ/pin; el perno 5 6 valoró 5A actual, indicador de alambre 18AWG, resistencia de contacto 5mΩ/pin;

5.Sleeve del conector hembra, material es croma la aleación plateada del cinc

6.Housing del conector hembra con la manga protectora del cable de goma, conteniendo el material es croma la aleación plateada del cinc

nuez 7.brass para los connetors de la fijación

Tamaño del producto

  Conector hembra:   ΦD=M22   L=52mm   Φd max=11.6mm

  Conector macho: ΦD=25.8mm    L=49.5mm Φd max=11.6mm

Producto similar

Esta página está sobre WS20, WS16, WS24, WS28 en ventas también, la serie también incluye el modo del soporte del panel, modo cuadrado del reborde, no dude en para entrarnos en contacto con por favor si usted está interesado
