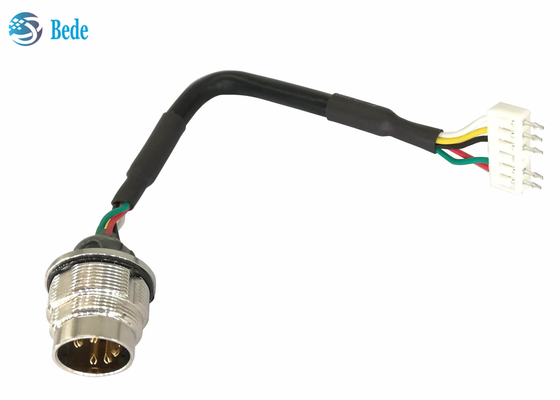

AISG RET telegrafía el panel trasero de AISG que monta los contactos masculinos al terminal de la encrespadura de 5 pernos

AISG RET telegrafía el panel trasero de AISG que monta los contactos masculinos al terminal de la encrespadura de 5 pernos

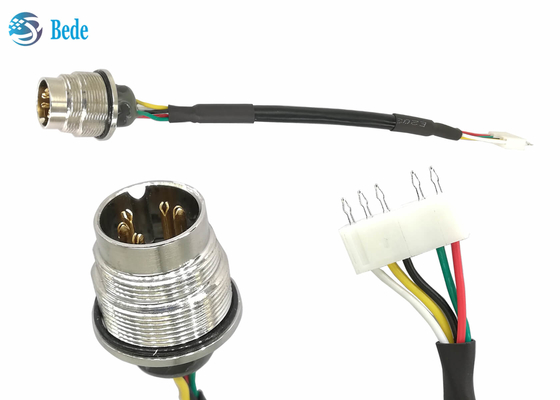

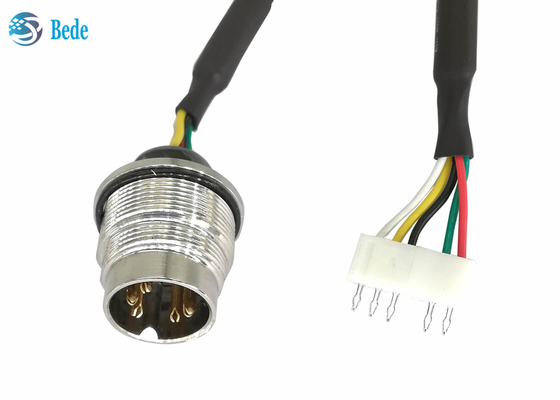

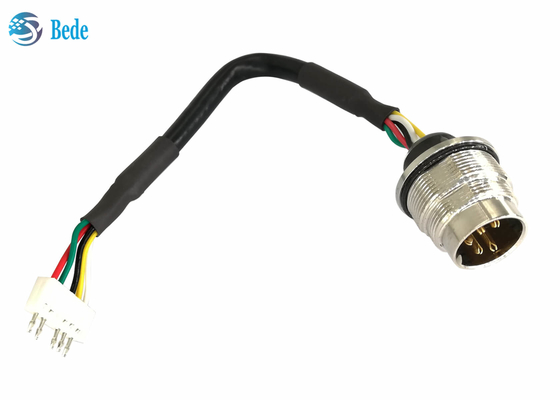

Estructura

1. perno del contacto del conector de AISG, de cobre amarillo con el oro plateado

2.housing del conector macho de AISG, revisten con cobre con niquelado

3.O-ring para el material impermeable, de goma

4. pegamento de epoxy para sellar los alambres e impermeable

el tubo, el color y la longitud del encogimiento 5.heat pueden ser modificados para requisitos particulares

6. chaqueta del cable con el escudo, indicador 5*22AWG del cable

perno 7.contact del terminal de la encrespadura, de cobre amarillo con de plata plateado

8. terminal de la encrespadura de 6 pernos, el 3ro perno no conectar.  El bloque de terminales de este extremo puede ser modificado para requisitos particulares

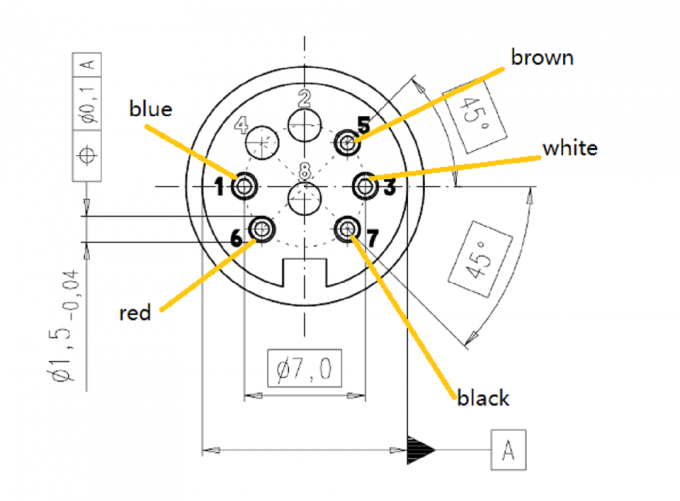

Ubicación de los pernos

La disposición masculina del perno se basa en la variante 08 a del EN 61076-2-106:2012-04 del estruendo. Los pernos masculinos 2, 4 y 8 son parados para los usos de AISG. El perno masculino 1 no será utilizado para las nuevas construcciones, necesitado solamente guardar compatibilidad a las versiones anteriores.  Asignación de Pin que acuerda la especificación de AISG.
