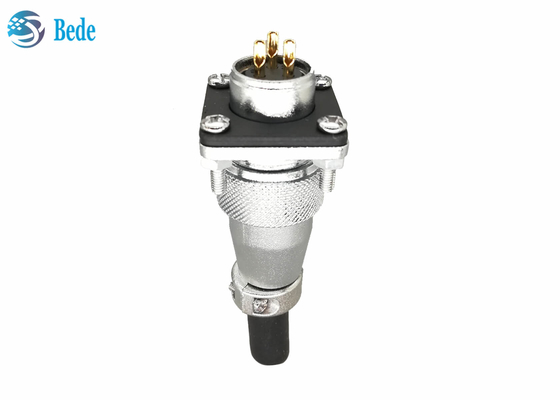

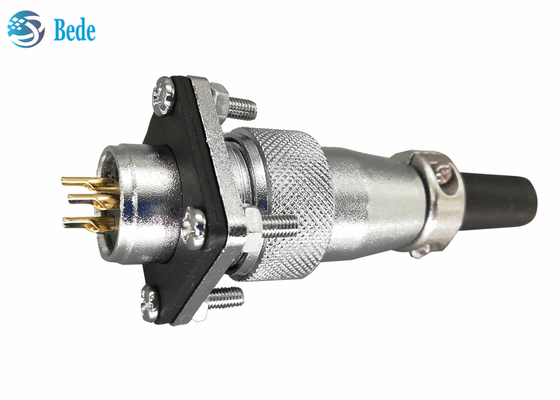

Conectores circulares cuadrados del reborde y del guardapolvo WS20 con 2 3 4 Pin 500V 25A

Conectores circulares WS20 con el reborde y el guardapolvo cuadrados 2 3 4 perno 500V 25A

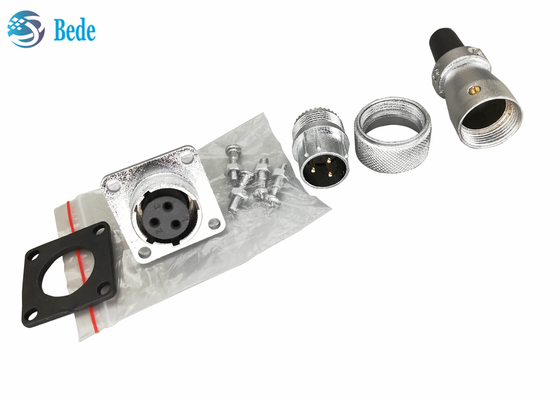

Estructura de producto

1. cojines de goma y guardapolvo, dos modelos tal y como se muestra en de la figura abajo, con o sin el guardapolvo como sea necesario

  2. Vivienda para el extremo del montaje del panel, aleación del cinc con el cromo plateado,

  3. Vivienda para atar con alambre el extremo, aleación del cinc con el cromo plateado,

  4. Nuez, aleación del cinc con el cromo plateado, utilizado para fijar masculino y femenino después de la conexión

  5. Tornillos, lavadoras y nueces, material de acero inoxidable, usado para el montaje del panle

  6. Vivienda para el alambre, aleación del cinc con el cromo plateado,

  7. cubierta de protección de cable, material de goma,

  8. aislador, PPS que dirige el plástico

  9. Pernos del contacto, material de cobre amarillo con el oro plateado

Detalle rápido

• pernos: 2 3 4

• temperatura aplicable: - 40℃ ~ +75℃
• alambre aplicable: 11AWG
• Tape y desenchufe las épocas: ≥500
• La entrega del defecto es el modelo de A en la imagen abajo, si se requiere el modelo de B, nos entra en contacto con por favor

Tamaño del producto

Conexión del extremo:  ΦD=25.8mm     L=49.5mm        Φdmax =11.6mm

Extremo del montaje del panel: Φd1=M20   D=M22   L=14mm    L1=28mm   L2=23mm

B=22mm    Φd=20.5mm     b=22mm   Φ=3.2mm

Datos eléctricos
