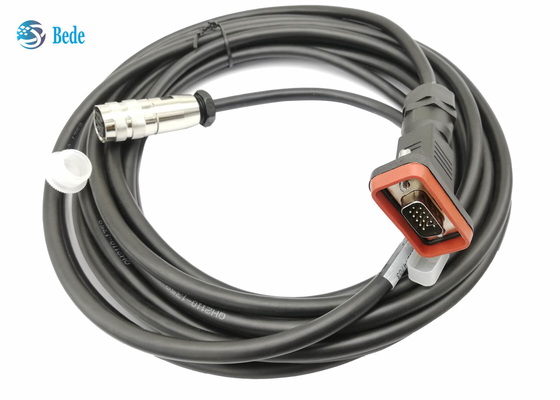

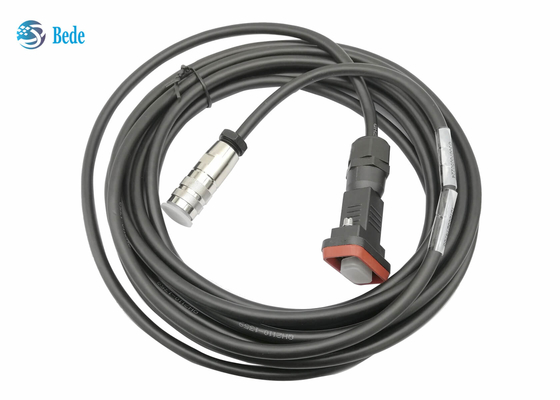

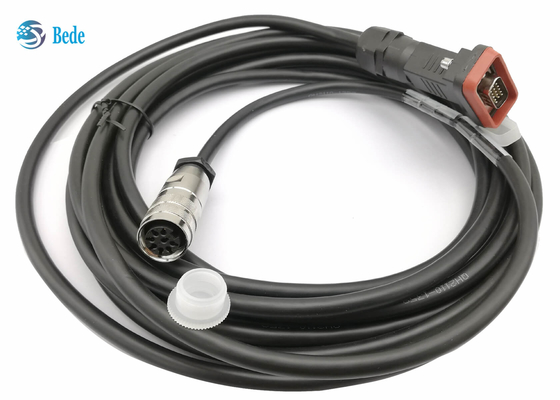

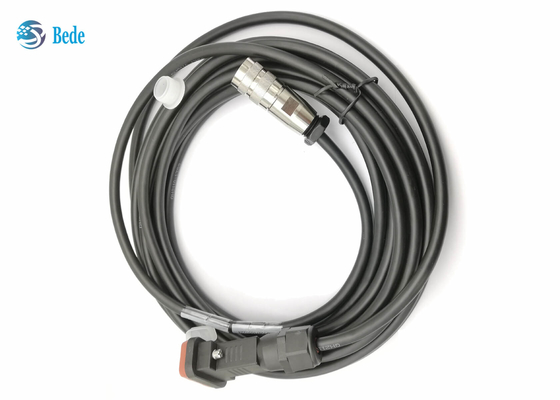

Cables AISG RET Control Jumper DB15 Macho a AISG 8 Pines Hembra 6 Metros

Cables puente de control AISG RET DB15 macho a AISG 8 pines hembra 6 metros

Descripción

    Estos cables AISG (Grupo de Estándares de Interfaz de Antena) se utilizan para conectar la RCU (Unidad de Control Remoto) y la RRU (Unidades de Radio Remotas), alimentando datos y energía a los componentes del sistema RET (Inclinación Eléctrica Remota). Se utilizan ampliamente en redes 3G, 4G y 5G, especialmente adecuados para antenas ESC 3G, 4G y 5G, amplificadores de torre y equipos de estaciones base.

    Ofrecemos series de longitud, 3M, 6M, 10M, etc. La longitud en pies también se puede personalizar, no dude en contactarnos.

Ventajas

• Adecuado para entornos complejos con estaciones base de antenas,-40°C ~ +85°C
• adecuado para entornos exteriores a largo plazo, retardante de llama, resistencia al envejecimiento UV, impermeable
• Conectores de alta calidad, la vida útil es de más de 500 veces

Datos eléctricos

Acerca del cable:

1. Cable de 4 núcleos, diámetro 8 mm, con capa de blindaje de aleación de aluminio y magnesio, cobertura superior al 85%
2. El conductor interno es un cable de cobre estañado que tiene buena conductividad eléctrica
3. Los parámetros generales del cable se muestran en la imagen de abajo, es2 x 0,75 mm2(20 AWG) trenzado (alimentación) 2 x 0,25 mm2(23 AWG) par trenzado (datos) cable de 6 conductores de 7 mm (0,26 pulgadas) de diámetro
4. también proporcionamos otro cable de bajo estándar para reducir el costo:2 x 0,41 mm2(21AWG) trenzado (alimentación) 2 x 0,21 mm2(24 AWG) par trenzado (datos) cable de 6 conductores de 7 mm (0,26 pulgadas) de diámetro
5. sobre la cubierta exterior del cable, existen materiales de PU o PVC para su opinión,el rendimiento de PU es mejor y el precio de PVC es más bajo

Acerca del conector:

  Según la especificación AISG C485 V1.1, la disposición de los pines hembra se basa en DIN EN 61076-2-106:2012-04 variante 08-a, los pines 2, 4 y 8 no se utilizan para aplicaciones AISG, pero debe garantizarse que los conectores macho completamente cargados según DIN EN 61076-2-106:2012-04 variante 08-a sean enchufables; el pin 1 no se utilizará para nuevas construcciones, solo es necesario para mantener la compatibilidad con versiones anteriores.

  Propiedades mecánicas
