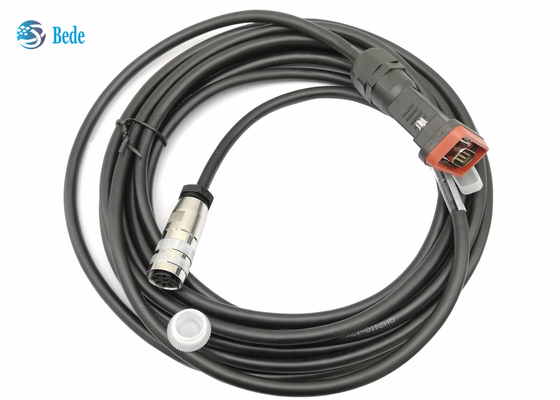

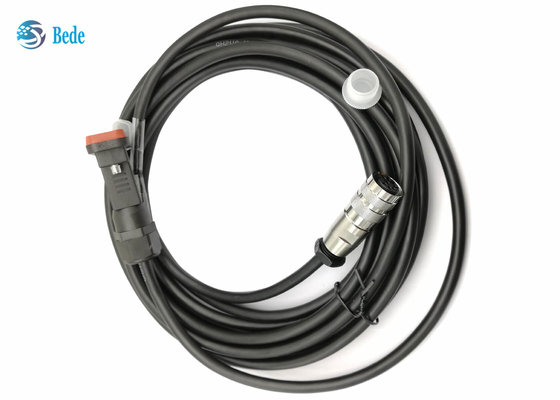

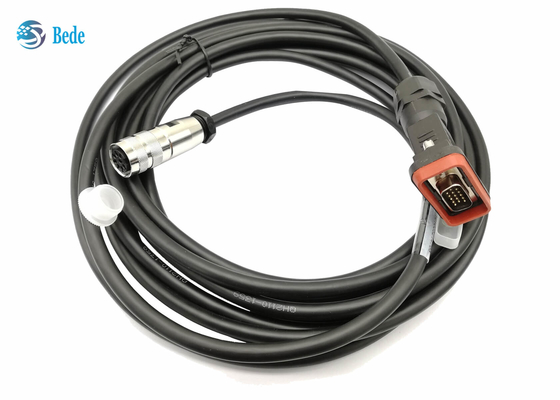

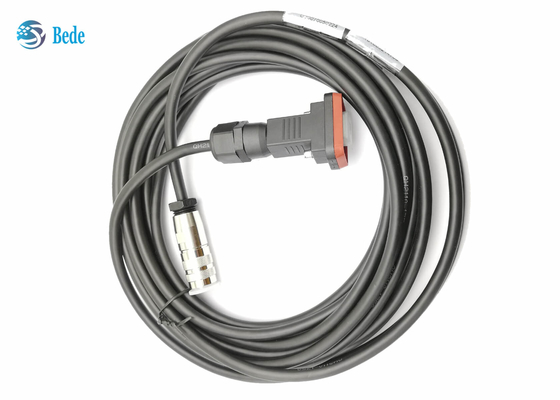

15 cables D-sub de Pin Male To AISG 8 Pin Female AISG para la estación base de la antena

Varón D-sub de 15 pernos a los cables femeninos del perno AISG de AISG 8 para la estación base de la antena

Descripción

    Cables de este AISG (grupo de los estándares de interfaz de la antena) usados para conectar RCU (unidad de control remoto) y RRU (unidades de radio remotas), datos y poder de alimentación con los componentes de sistema del RET (inclinación eléctrica remota).  Su ampliamente utilizado en las redes 3G, 4G y 5G, especialmente convenientes para las antenas de salida 3G, 4G y 5G, amplificadores de la torre y equipo de la estación base.

Ventajas

• La longitud se puede modificar para requisitos particulares para cumplir los diversos requisitos de compradores
• Conveniente para los ambientes complejos con las estaciones base de la antena, -40°C ~ +85°C
• Resistente ULTRAVIOLETA, conveniente para los ambientes al aire libre a largo plazo
• El grado ignífugo se ajusta a UL94-V0
• Los conectores de alta calidad, vida de acoplamiento son más de 500 veces
• Ningún fenómeno anormal en la prueba de espray de sal 168H

Datos eléctricos

Sobre el cable:

1. 4 corazones telegrafían, el diámetro 8m m, con capa del escudo de la aleación del Aluminio-magnesio, cobertura más el de 85%
2. El conductor interno es alambre de cobre estañado que tienen buena conductividad eléctrica
3. Los parámetros generales del cable están tal y como se muestra en de la imagen abajo, él son 2 x 0.75m m2(AWG 20) (poder) 2 x 0.25m m trenzados2(23) par trenzado AWG (datos) 6 diámetro del cable 7m m (0,26 pulgadas) del conductor
4. también proporcionamos otro cable bajo-estándar para reducir el coste: 2 x 0.41m m2(21AWG) (poder) 2 x 0.21m m trenzados2Par trenzado (24 AWG) (datos) 6 diámetro del cable 7m m (0,26 pulgadas) del conductor
5. sobre el jecket externo del cable, hay materiales de la PU o del PVC para su opinión, el funcionamiento de la PU es mejor y el precio del PVC es más bajo

Sobre el conector:

1. Asignación de Pin que acuerda la especificación de AISG.
2.    La disposición femenina del perno se basa en la variante 08 a del EN 61076-2-106:2012-04 del estruendo. Los pernos femeninos 2, 4 y 8 son parados para los usos de AISG, pero debe ser asegurado que los conectores machos completamente cargados que acuerdan la variante 08 a del EN 61076-2-106:2012-04 del estruendo son enchufables.
3.   El Pin 1 no será utilizado para las nuevas construcciones, necesitado solamente guardar compatibilidad a las versiones anteriores.
4. Para más información refiera a AISG C485 V1.1
