Conector de ECU Automotriz AMP Vertical de 35 pines Cable a Placa

Ampliación de imagen : Conector de ECU Automotriz AMP Vertical de 35 pines Cable a Placa

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	BEDE
Certificación:	RoHS
Número de modelo:	1-776231-1/1-776164-1
Documento:	1-776231-1 (1).pdf

Pago y Envío Términos:

Cantidad de orden mínima:	500
Precio:	Negociable
Tiempo de entrega:	base de las cantidades
Condiciones de pago:	T/T, Unión Occidental
Capacidad de la fuente:	3000pcs por día

Contacto

Descripción detallada del producto

Tipo de montaje:	Soporte del tablero	ALFILER:	Pin 35
Hembra Parte No.:	1-776164-1	Macho N° de pieza:	1-776231-1
Material:	Negro PA66+GF (UL94 V-0), aleación de cobre (estaño/chapado en oro)	Rango de temperatura:	-40°C~+125°C
Clasificación impermeable:	IP67	Número de filas:	3
Resaltar:	Conector de ECU automotriz de 35 pines , 1-776164-1 Conector de ECU para automóviles , Conector automotriz del amperio el ECU

AMP 1-776231-1 Conector vertical de cable a placa automotriz de 35 pines 4MM 1-776164-1

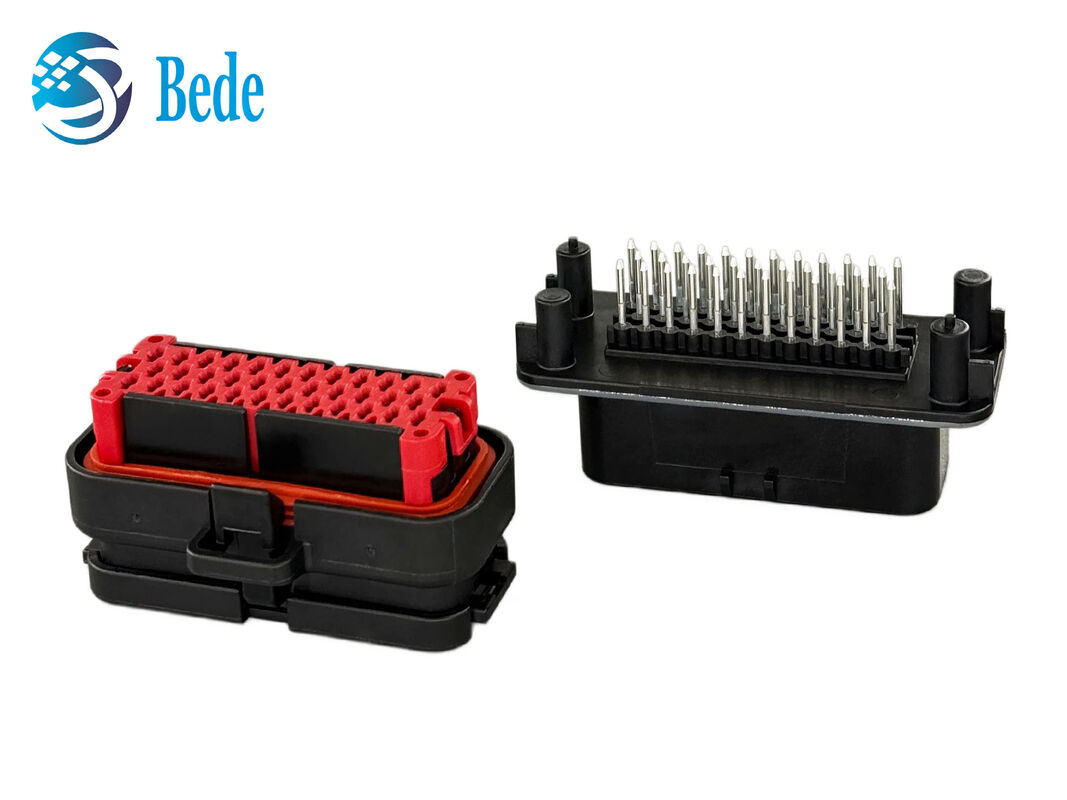

El TE AMPSEAL 1-776231-1 es un conjunto de conector vertical de cable a placa de 35 posiciones. Cuenta con contactos chapados en oro de 1.3 mm y 17 A, paso de 4 mm, terminación de PCB de paso a través y sellado preparado para IP. Operando de -40 °C a 125 °C y con clasificación UL 94V-0, proporciona conexiones de energía y señal confiables.

Especificaciones del producto

Componente	Características	Número de pieza TE	Especificación

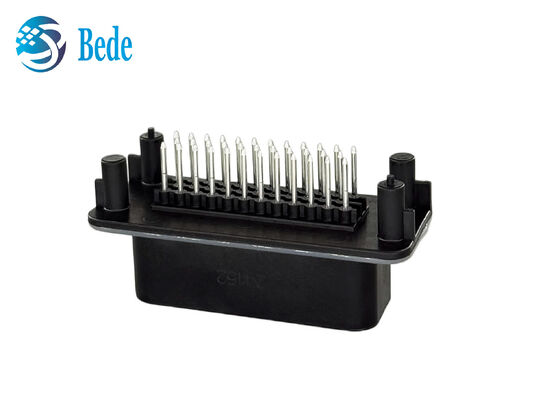

Número de pieza	35 POS, diámetro de pin 1.3, ensamblaje HDR, 180 grados, COD 1	1-776231-1	Conector macho vertical de PCB de paso a través
Corriente nominal	Hasta 17 A por contacto, área de acoplamiento chapada en oro	-	Aplicaciones de circuitos de potencia y señal
Estilo de montaje	Terminación de soldadura vertical de paso a través a PCB	-	Conexión de cable a placa
Tipo de conector macho	Totalmente blindado, 35 pines verticales, 3 filas, paso de 4 mm	1-776231-1	Conector macho vertical de PCB

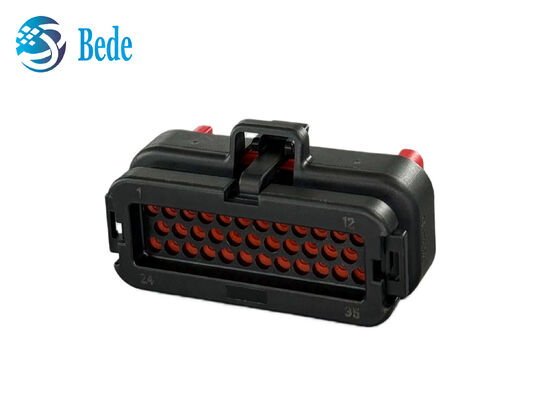

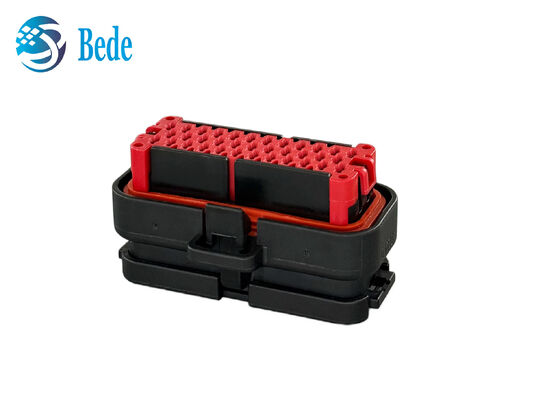

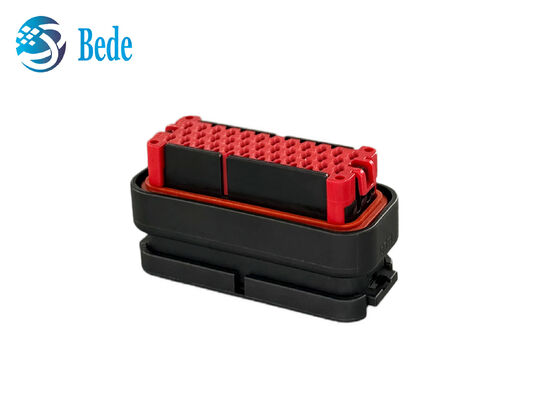

Carcasa hembra (lado del cable)	Sello de silicona integral, bloqueo secundario rojo, pestillo	776164-1	Conector hembra impermeable IP67
Sellabilidad	Diseño sellable	-	Adecuado para entornos sellados
Características de la carcasa	Carcasa negra, código de llave 1, clasificación de inflamabilidad UL 94V-0	-	Construcción industrial robusta
Temperatura de funcionamiento	-40 °C a 125 °C	-	Compatibilidad ambiental de amplio rango

Características del producto

· Rendimiento eléctrico: Pines chapados en oro de 1.3 mm clasificados hasta 17 A para una transmisión de energía y señal confiable

· Montaje en PCB: Terminación de soldadura vertical de paso a través con paso de 4 mm en 3 filas

· Durabilidad ambiental: Diseño sellable, rango de temperatura de funcionamiento de -40 °C a 125 °C

· Cumplimiento de seguridad: Carcasa negra con clasificación de inflamabilidad UL 94V-0 y código de llave 1 para un acoplamiento seguro

Aplicaciones

· Sistemas eléctricos automotrices que requieren conexiones de energía y señal selladas

· Equipos de control industrial y aplicaciones de cableado de PCB en entornos hostiles

· Maquinaria de transporte y todoterreno con necesidades de conexión resistentes a vibraciones

· Módulos de transmisión de potencia y señal en entornos industriales de alta temperatura

· Dispositivos eléctricos que exigen protección contra inflamabilidad UL 94V-0 y conexión estable de cable a placa

Instalación y notas

Este conector vertical sellado de cable a placa cuenta con 35 contactos chapados en oro de 17 A, soldadura de paso a través, alineación precisa, clasificación UL 94V-0 y resistencia a altas temperaturas, requiriendo una soldadura cuidadosa y el código de llave correcto durante la instalación para aplicaciones de energía y señal confiables.
