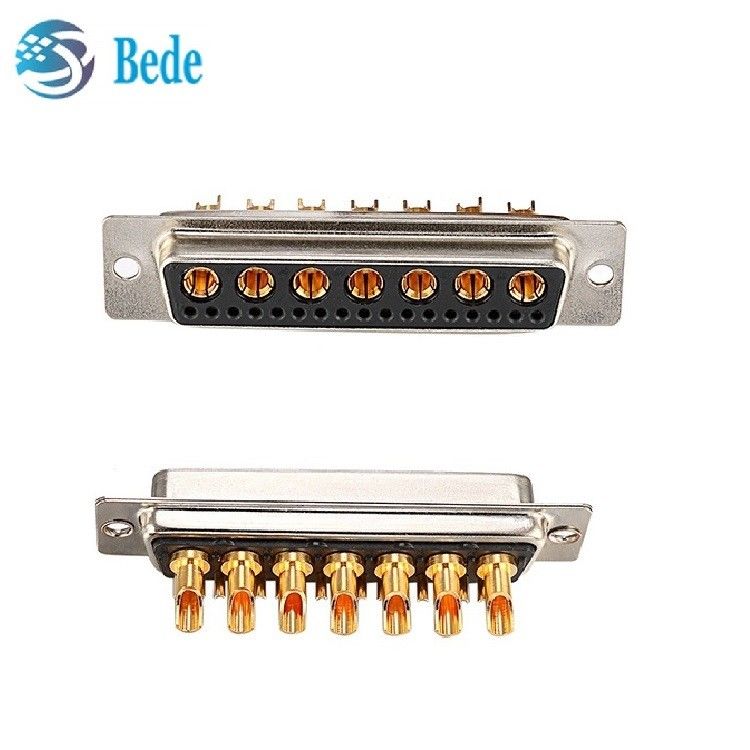

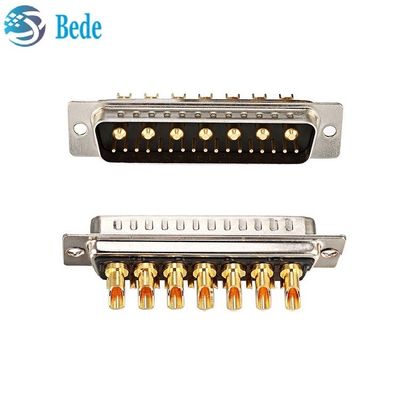

Conector híbrido de la serie 24W7 DB con transmisión de señal de potencia mixta

Conector híbrido de la serie 24W7 DB con transmisión de señal de potencia mixta
Conector híbrido de la serie 24W7 DB con transmisión de señal de potencia mixta

Ampliación de imagen :  Conector híbrido de la serie 24W7 DB con transmisión de señal de potencia mixta

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: BEDE
Certificación: CE
Número de modelo: 7W2 pines en ángulo recto
Documento: 24W7-combo-d-sub-female-ter...or.pdf
Pago y Envío Términos:
Cantidad de orden mínima: 100
Precio: Negociable
Detalles de empaquetado: Bolsa de educación física y cartón
Tiempo de entrega: base de las cantidades
Condiciones de pago: T/T, Unión Occidental
Capacidad de la fuente: 4000pcs por día
Contacto
Descripción detallada del producto
Temperatura aplicable: -55~+125℃ Género: masculino y femenino
Tipo de conector: Submarino de D Voltaje de trabajo: 300V
Corriente nominal: 10A / 20A / 30A / 40A Estilo conector: D-SUB 7W2
Material de contacto: El oro de la aleación de cobre plateó Conector con material de contacto de la señal: Oro de cobre amarillo plateado
Número de contacto de la señal: 3A Material aislante: PBT+30%GF
Resaltar:

Conector de pines rectos

,

Conector híbrido 24W7 DB

,

Conector de transmisión de señal de potencia mixta

Serie de conectores híbridos DB 24W7 Pines rectos de transmisión mixta de potencia y señal



Descripción


Los conectores D-Sub 24W7 de Bede redefinen las soluciones de interconexión con limitaciones de espacio a través de una configuración híbrida optimizada de 24 pines (7 coaxiales RF + 17 contactos de potencia). Diseñados para sistemas de misión crítica que requieren la entrega simultánea de potencia de alto voltaje y la transmisión precisa de señales en espacios compactos.

Conector híbrido de la serie 24W7 DB con transmisión de señal de potencia mixta 0



Aplicaciones:

  • Infraestructura de telecomunicaciones: Consolidación de potencia/señal de matriz de antenas MIMO masivas
  • Robótica: Unificación de señal de retroalimentación y potencia del servomotor Cobot
  • Almacenamiento de energía: Interfaces de monitoreo de voltaje multicelda BMS
  • Aeroespacial: Conectividad de intercambio en caliente del módulo LRU de aviónica

Especificaciones técnicas

  • Disposición de contactos:   24 posiciones (7x coaxial + 17x potencia)
  • Ancho de banda RF CC - [Insertar GHz]
  • Clasificación de corriente:  3A por contacto individual,
  • Clasificación de corriente: 10A/ 20A/ 30A/ 40A  Opcional
  • Resistencia de contacto: 2.7 MΩ máx.
  • Resistencia de aislamiento: 2000 megaohmios min
  • Tensión de resistencia dieléctrica: 1000V durante 1 minuto.
  • Fuerza de inserción:  0.7~2N por contacto individual
  • Fuerza de extracción: 2N por contacto individual
  • Temperatura de funcionamiento: -55°C a +105°C

Conector híbrido de la serie 24W7 DB con transmisión de señal de potencia mixta 1

Material y acabado

Piezas Materiales Acabado
Carcasa  SPCC-SD Niquelado o estañado
Pines de contacto Cobre fosforado Acabado dorado sobre níquel
Aislante PBT + 30% GF UL94V-O









etiqueta:

Los subconectores PA66 D,

Conector IP68 para conectores de bajo nivel,

Conector de 9 pines
