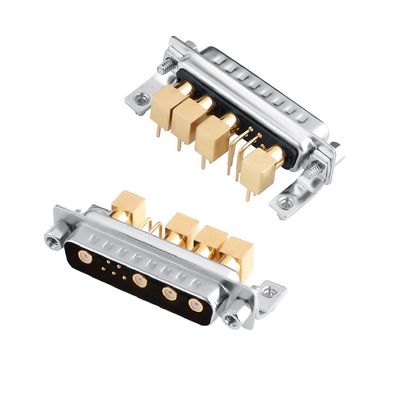

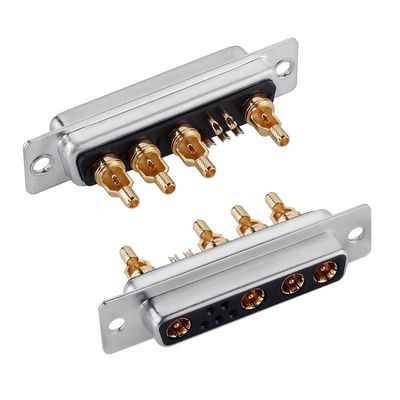

Conector coaxial mixto D-Sub RF / Conector de ángulo recto de potencia 9W4 para PCB

Conector coaxial mixto D-Sub RF / Conector de ángulo recto de potencia 9W4 para PCB

Función y uso


Este conector DB mixto 9W4 tiene 5 pines de alimentación y 4 pines de señal, utilizados en el ejército, automatización, robótica y otros campos

Material y rendimiento

1. Todos los pines de contacto son de latón mecanizado y totalmente dorados, con buena conductividad y muy baja resistencia al contacto
2. El aislante está hecho de plástico PBT negro con un 30% de fibra de vidrio, calificación de fuego cumple con UL -94 -V0
3. La cáscara está hecha de latón, niquelada para proporcionar un efecto a prueba de óxido y un aspecto hermoso

El sector eléctrico yMecánicaCaracterísticas

1. Cantidad de corriente de contacto de alta potencia: 10, 20, 30 o 40 Amperios
2. Válvula de trabajo: 300 V
3. Resistencia de contacto de alta potencia: 10 miliohms como máximo
4. Tensión dieléctrica resistente: 1000 VAC durante 1 minuto
5. Resistencia al aislamiento: 2000 kOhms como mínimo
6. Temperatura nominal: desde -55°C hasta +125°C
7. La frecuencia de radio: 0 ~ 3 GHz
8. Fuerza de inserción: 0,2 ~ 2 N/pin para los pines de alimentación, y 2 ~ 7 N/pin para elPinos de radiofrecuencia
9. Fuerza de extracción:0.2N/pin para los pines de alimentación y 0,5N/pin para los pines dePinos de radiofrecuencia
10. Durabilidad: 500 ciclos

Los detalles del tamaño del producto y la disposición del agujero del PCB se muestran a continuación.
