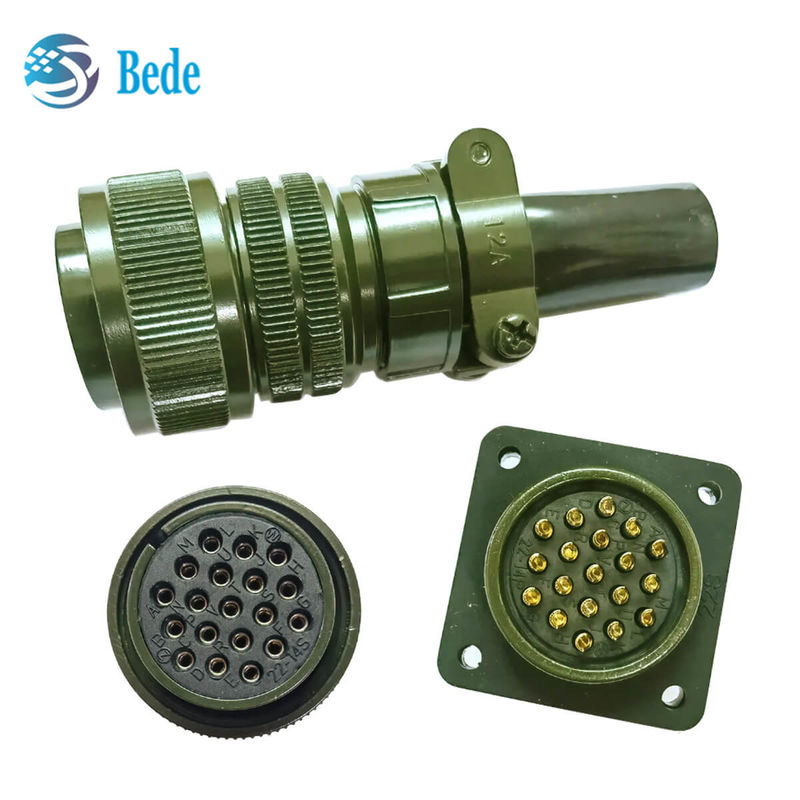

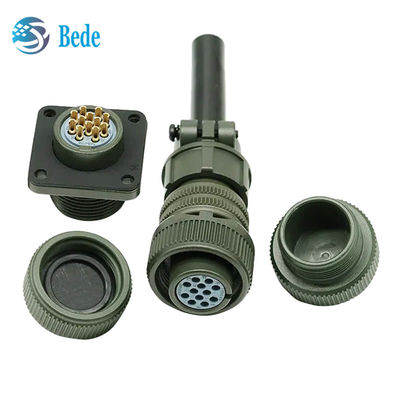

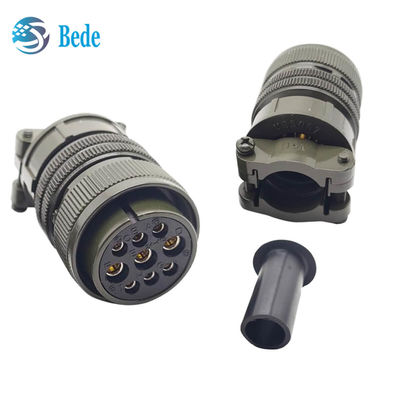

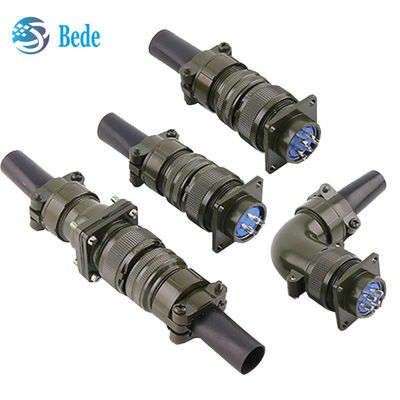

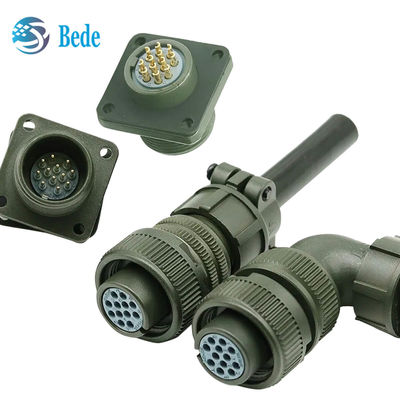

MIL-C-5015-MS3106 Conectores circulares militares de enchufe recto IP68 a prueba de agua
¿Qué es el conector MIL-C-5015
Los conectores de la serie Mil-C-5015 cumplen con el estándar estadounidense de conectores para ambientes hostiles Mil-C-5015 (GJB600), con carcasa de aleación de aluminio de alta resistencia, aislante de caucho sintético, conexión roscada,posicionamiento de inserción alternativo, terminales de soldadura y deslizamiento,con un diseño sencillo y práctico, ampliamente utilizados en maquinaria y equipos industriales, conectores en ambientes adversos, equipos de defensa, buques, industria automotriz,la instrumentaciónEsta serie de conectores de BEDE puede reemplazar productos similares en Europa y Estados Unidos, como Amphenol, y con precios más competitivos.
A continuación se enumeran las denominaciones de las clases y sus breves descripciones:
A Solid Shell para aplicaciones generales y no ambientales.
C - Presurizado - Para uso en mamparas o barreras de presión presurizadas; limita las fugas de aire independientemente del tipo y clase de enchufe.
E/F Resistencia ambiental con alivio de la tensión diseñado para aplicaciones en las que el conector estará expuesto a la humedad, las vibraciones y los cambios rápidos de presión y temperatura.
R Recomendado para nuevas aplicaciones de diseño.
Para cualquier consulta, por favor infórmenos del número de producto y la cantidad requerida como se muestra en la figura a continuación, y le proporcionaremos el mejor precio y servicio
Qué significa el código de tipo de conector 5015
MIL-C-5015-MS3100: Receptor de montaje en pared con brida cuadrada
MIL-C-5015-MS3101: Enchufe de conexión del cable
MIL-C-5015-MS3102: Receptor de montaje de caja con brida cuadrada
MIL-C-5015-MS3106: Enchufe recta
Se aplicarán las siguientes medidas:
Tamaño deSe aplicará a los productos de las categorías 1 y 2 del anexo II.
| Tamaño de la cáscara |
FA |
ΦB. El trabajo |
ΦC. Las |
D |
- ¿ Por qué? |
El hilo M |
N de hilo |
| 8S |
21.43 |
9.3 |
6.41 |
13.49 |
37.3 |
1/2-28 UNEF-2B |
Se trata de un proyecto de investigación de la Comisión. |
| 10S |
24.61 |
11.17 |
8.21 |
13.49 |
38.88 |
5//8-24 UNEF-2B |
Se trata de un proyecto de investigación de la Comisión. |
| 10SL |
24.61 |
11.33 |
9.6 |
13.49 |
38.88 |
5/8-24 UNEF-2B |
5/8-24 NUEF-2A |
| 12S |
26.97 |
14.10 |
11.43 |
13.49 |
42.87 |
3/4-20 UNEF-2B |
5/8-24 NUEF-2A |
|
12
|
26.97 |
14.10 |
11.43 |
18.26 |
52.37 |
3/4-20 UNEF-2B |
5/8-24 NUEF-2A |
| 14S |
29.36 |
17.15 |
13.37 |
13.49 |
42.87 |
7/8-20 UNEF-2B |
Se aplicará el procedimiento siguiente: |
| 14 |
29.36 |
17.15 |
13.37 |
18.26 |
52.37 |
7/8-20 UNEF-2B |
Se aplicará el procedimiento siguiente: |
| 16S |
31.75 |
20.45 |
16.54 |
13.49 |
42.87 |
1-20 UNEF-2B |
7/8-20 NUEF-2A |
| 16 |
31.75 |
20.45 |
16.54 |
18.26 |
52.37 |
1-20 UNEF-2B |
7/8-20 NUEF-2A |
| 18 |
34.13 |
23.62 |
19.72 |
18.26 |
52.37 |
11/4-18 UNEF-2B |
1-20 NUEF-2A |
| 20 |
37.31 |
26.67 |
23.68 |
18.26 |
55.57 |
11/4-18 UNEF-2B |
Se aplicará el método de evaluación de la calidad de los productos. |
| 22 |
40.48 |
29.85 |
26.07 |
18.26 |
55.57 |
13/8-18 UNEF-2B |
Se aplicará el método de evaluación de la calidad de los productos. |
| 24 |
43.66 |
33.02 |
29.24 |
18.26 |
58.72 |
11/2-18 UNEF-2B |
Se aplicará el método de evaluación de la calidad de los productos. |
| 28 |
50.01 |
38.61 |
34.80 |
18.26 |
58.72 |
13/4-18 UNEF-2B |
Se aplicará el método de evaluación de la calidad de los productos. |
Disposición de inserción del conector MIL-C-5015
La siguiente imagen muestra la disposición de inserción / grupo de agujeros número de línea de código de tamaño de la cáscara 20, desde la dirección de inserción del alfiler.
