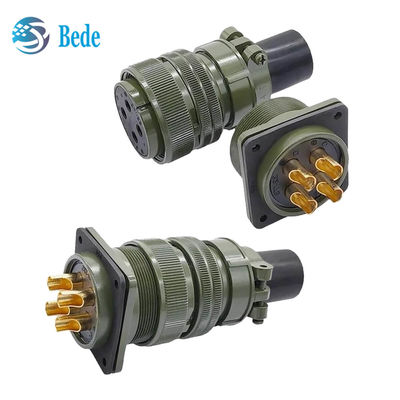

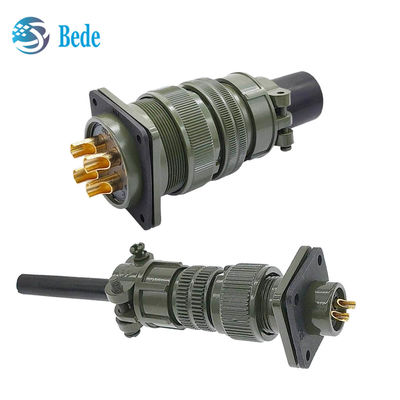

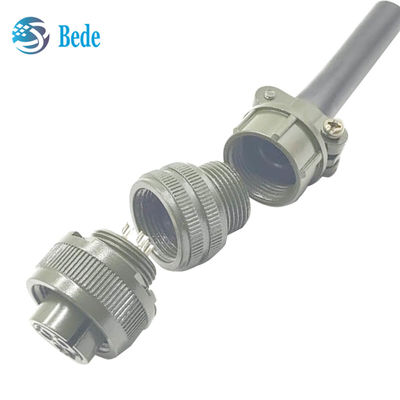

Conectores circulares militares MIL-C-5015 estándar MS-3102, receptáculo de montaje en caja
¿Qué es el conector MIL-C-5015?
Los conectores de la serie Mil-C-5015 cumplen con el estándar estadounidense Mil-C-5015 (GJB600) para conectores de entornos hostiles, con carcasa de aleación de aluminio de alta resistencia, aislante de caucho sintético, conexión roscada, posicionamiento de inserción alternativo, terminales de soldadura y crimpado, diseño simple y práctico, ampliamente utilizado en maquinaria y equipos industriales, conectores para entornos hostiles, equipos de defensa, barcos, industria automotriz, instrumentación, servomotores, etc. Esta serie de conectores de BEDE puede reemplazar productos similares en Europa y Estados Unidos, como la serie Amphenol 97, y con precios más competitivos.
MIL-DTL-5015 presenta acoplamientos roscados y polarización de una sola llave/ranura, lo que representa la máxima simplicidad en el diseño. Las aplicaciones incluyen equipos de apoyo en tierra militar, artillería e instalaciones a bordo de barcos. Amphenol Industrial Operations fabrica cinco clases de conectores para satisfacer diferentes requisitos.
Las designaciones de clase y las breves descripciones se enumeran a continuación:
A – Carcasa sólida – para aplicaciones generales, no ambientales.
C – Presurizado – para uso en mamparos presurizados o barreras de presión; limita las fugas de aire independientemente del tipo y la clase de enchufe acoplado con ellos.
E/F – Resistente al medio ambiente con alivio de tensión – diseñado para aplicaciones donde el conector estará expuesto a la humedad, la vibración y los cambios rápidos de presión y temperatura.
R – Resistente al medio ambiente ligero – más corto y ligero que las clases E y F, el MS-R ofrece un alto grado de fiabilidad en condiciones adversas: recomendado para nuevas aplicaciones de diseño.
Para cualquier consulta, infórmenos el número de producto y la cantidad requerida como se muestra en la figura a continuación, y le proporcionaremos el mejor precio y servicio
Qué significa el código de tipo de conector 5015
MIL-C-5015-MS3100: Receptáculo de montaje en pared con brida cuadrada
MIL-C-5015-MS3101: Enchufe de conexión de cable

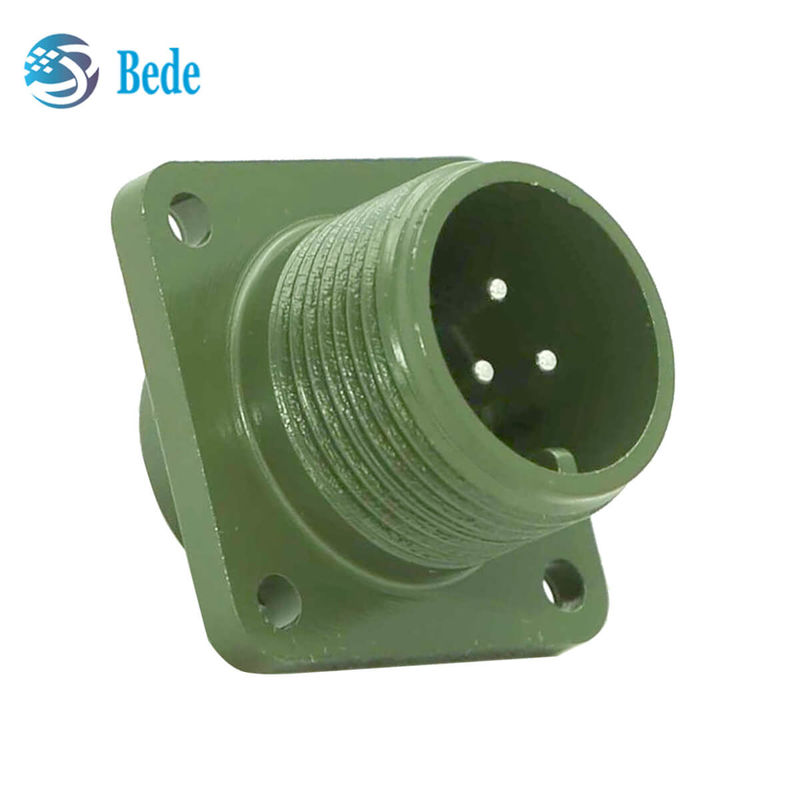

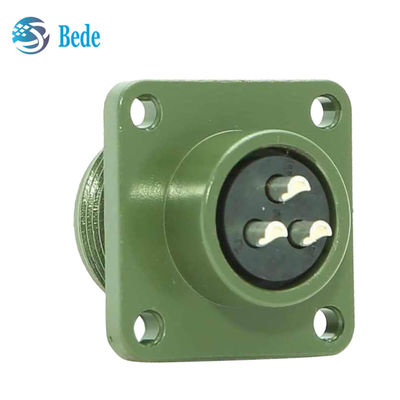

MIL-C-5015-MS3102: Receptáculo de montaje en caja con brida cuadrada
MIL-C-5015-MS3106: Enchufe recto
MIL-C-5015-MS3108: Enchufe de ángulo de 90°
Tamaño de MIL-C-5015-3102A
Disposición de inserción del conector MIL-C-5015
La imagen siguiente muestra la disposición de inserción / el número de código de fila del grupo de orificios del tamaño de la carcasa 20, desde la dirección de inserción del pin. Por favor, contáctenos si necesita más información.
