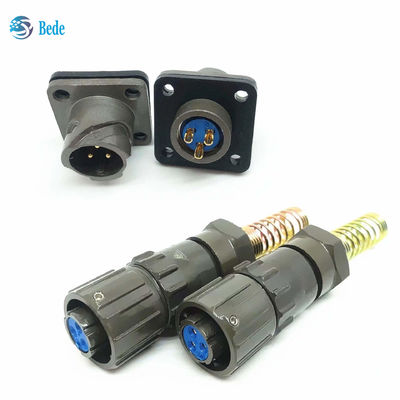

Conectores impermeables para la industria militar de la serie FQ 18 de 2 a 7 pines y 12 pines

Conectores de la industria militar impermeables de la serie FQ 18, 2~7 pines y 12 pines

Breve introducción de los conectores FQ
     Los conectores eléctricos circulares impermeables de la serie FQ cumplen con el estándar DZ4Q/RE008-84, adoptando un tipo de jaula de ardilla de alta fiabilidad, una estructura avanzada y una alta fiabilidad.
    Productos con baja resistencia de contacto, antivibración, antichoque, sellado fuerte, conexión rápida del asiento del enchufe, etc., fáciles de usar, fáciles de operar, ampliamente utilizados en una variedad de equipos electrónicos entre la conexión eléctrica.

Materiales de los conectores circulares FQ 18

1. Pines de contacto: Latón chapado en oro       2. Carcasa: Aleación de zinc con pintura de color

3. Jaula de alambre: Resorte de acero inoxidable     4. Anillos de sellado: Caucho de silicona

Distribución de pines y corriente nominal

Los conectores de la serie FQ 18 están disponibles en 2~7 pines y 12 pines, puede verificar sus clasificaciones de corriente de acuerdo con la siguiente figura

Enchufes y enchufes utilizados en conjunto

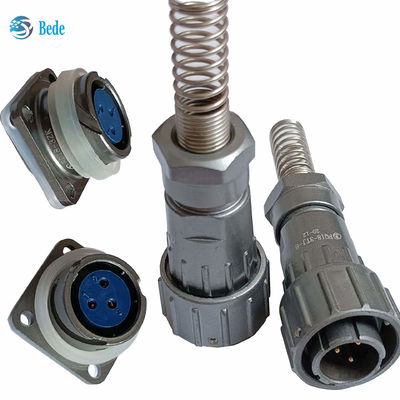

  1. Enchufe de resorte de alambre recto FQ18

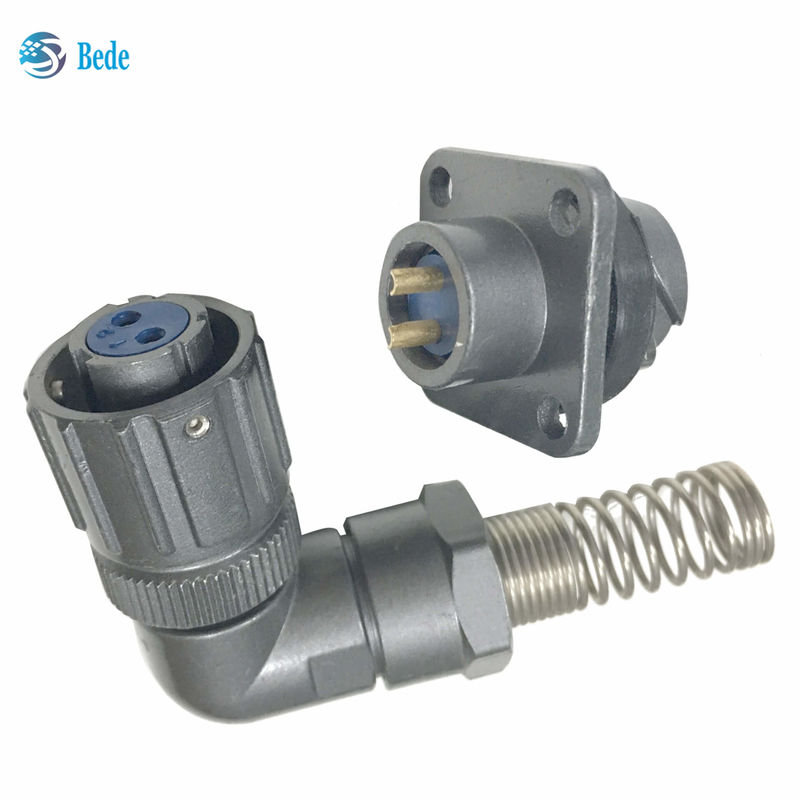

  2. Enchufe de resorte de alambre en ángulo recto FQ18

  3. Receptáculo circular con circular

  4. Receptáculo de cable con brida cuadrada

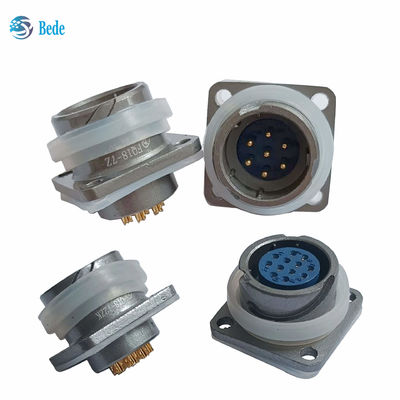

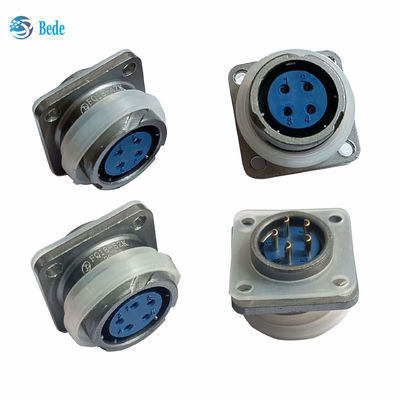

  5. Receptáculo de brida cuadrada

Tamaño del enchufe de resorte de alambre recto FQ18

 Tamaño y diámetro de montaje del receptáculo de cable con brida cuadrada

CARACTERÍSTICAS TÉCNICAS
   Temperatura: -55°C ~ +105°C
    Humedad relativa: 98± 3% a 40°C
    Vibración: 10-2000HZ, 150m/s²
   Choque: 500m/s²
   Atmosférico: 1 KPa
   Resistencia: 0.1MΩ Min.
   Resistencia: 500 ciclos

Cómo consultar y comprar

Díganos el código y la cantidad como se muestra en la imagen a continuación y le ofreceremos el mejor precio y servicios.
