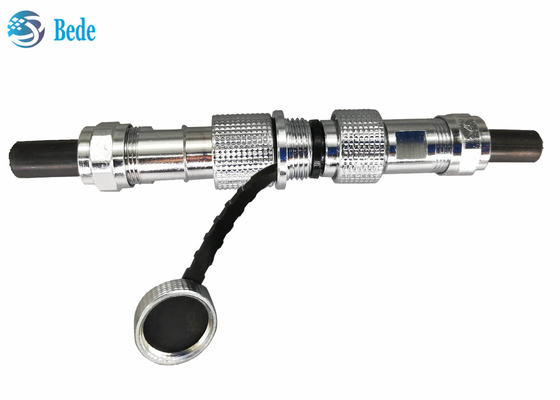

El conector circular de cobre IP68 de la aviación Gx12 de Shell M12 telegrafía para telegrafiar el Pin del conector 2~7 del muelle

El conector circular de cobre IP68 de Shell M12 telegrafía para telegrafiar el Pin del conector 2~7 del muelle

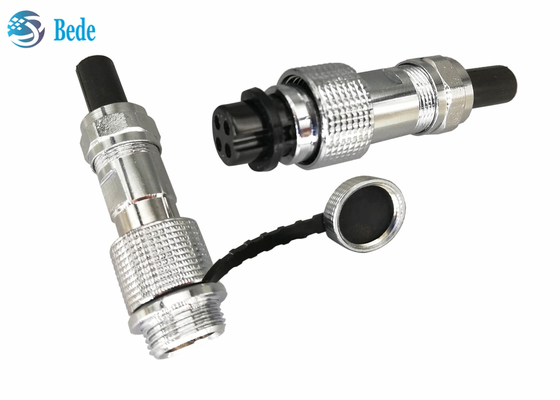

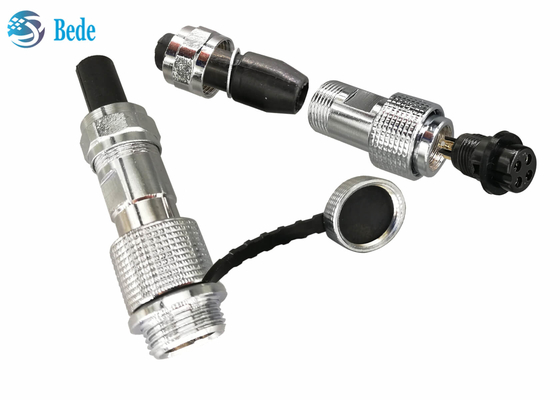

Estructura

1.housing del conector macho, material de la cáscara es de cobre con el cromo plateado,

2.Nut y la lavadora, material de la nuez es de cobre con el cromo plateado, material de la lavadora es acero inoxidable

3.O-rings para impermeabilizar

4.male el conector, material de los pernos del contacto es de cobre amarillo con el oro plateado, material de la cáscara es de cobre con el cromo plateado,

5, casquillo protactive

el conector 6.female, la cáscara negra de la baquelita del color y el oro platearon los pernos del contacto

7.Housing del conector hembra, cobre con el cromo plateado

8, nuez, cobre con cromo platearon, agarrando el cable con 7&9 junto para impermeabilizar,

9, manga de goma

Aviso: Es crítico que todas las nueces están apretadas después de la conexión, si no el efecto de impermeabilización puede ser afectado al contrario

Datos eléctricos

Todo más familier

Sobre el conector de la aviación GX16, los conectores circulares M16, no dude en entrar en contacto con por favor nos, o vuelta al catálogo de producto para saber más si usted está interesado.

modelo del montaje 1.Panel-- montaje delantero

modelo del muelle 2.Cable

modelo del montaje 3.Panel--Montaje posterior

modelo del montaje 4.Panel con el reborde redondo

modelo del montaje 5.Panel con el reborde cuadrado

modelo del montaje 6.Panel con el reborde del Rhombus

Modelo de soldadura 7.PCB con los pernos del codo

Modelo de soldadura 8.PCB con los pernos rectos

modelo del montaje 9.Panel con de ángulo recto--montaje delantero

modelo del muelle del cable 10.Waterproof

modelo del soporte del panel 11.Waterproof

modelo del montaje 12.Panel con de ángulo recto--montaje posterior
