Datos del producto:
Pago y Envío Términos:
|
Corriente clasificada: | 4~7A | Voltaje de funcionamiento: | 200V |
---|---|---|---|
Agujero de montaje: | M16 | Temperatura aplicable: | -45~+75℃ |
Cable aplicable: | Φ7.0mm | Resistencia de contacto: | 0.005Ω máximo |
Conexión de método: | Soldadura | conecte el estilo: | Varón a la hembra |
Resaltar: | Conectores de cable de los aviones M16,Conectores de cable de los aviones GX16,Pin del enchufe 10 de la aviación gx16 |

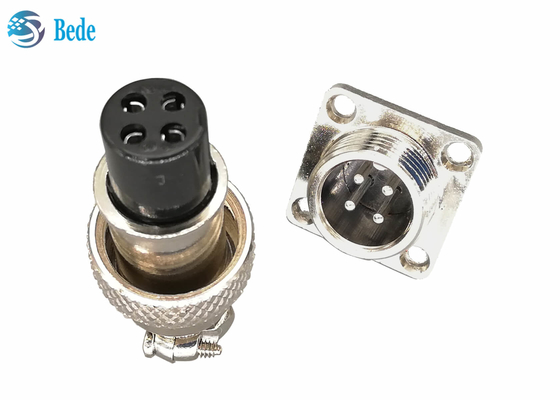

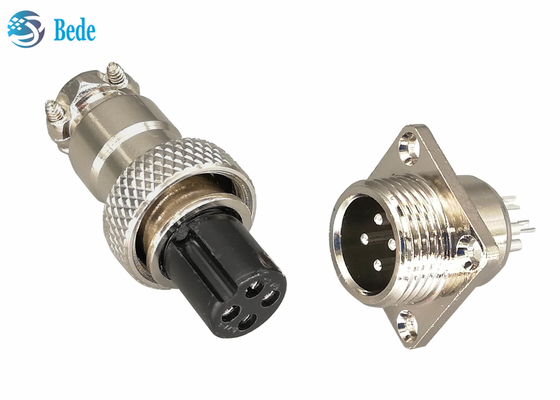

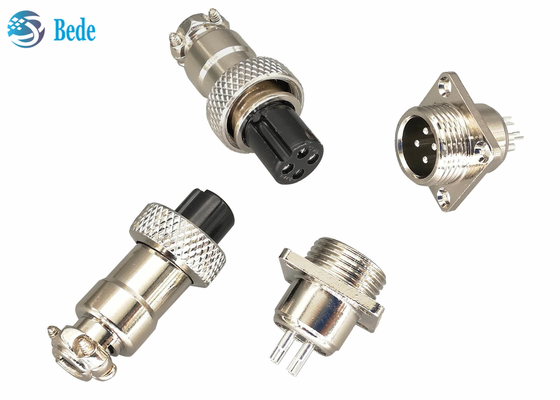

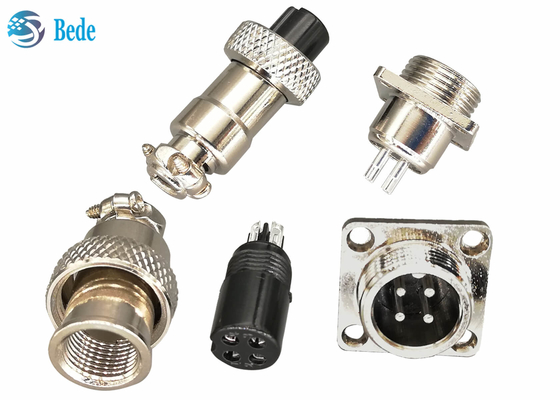

Conector de la aviación GX16 con el cable cuadrado del reborde para artesonar el Pin del estilo 2~10
Estructura
1.Housing del conector hembra, aleación del cinc con niquelado
2.Nut para fijar femenino y masculino después de la conexión, de la aleación del cinc y de los materiales de goma
3.Female conector, material negro de la baquelita,
4.Male el conector, material de la cáscara es aleación del cinc con niquelado,
5.Contact los pernos, material son de cobre amarillo con de plata plateado
Aviso: viniendo con los tornillos, las lavadoras, nueces para el montaje del reborde, recorte del panel refieren el pictrue siguiente
Datos eléctricos
pernos | 2 perno 3pin | 4pin | 5pin | perno 6 7 8 9 10 |
corriente clasificada | 7A | 5A | 5A | 4A |
voltaje de funcionamiento | 200V | |||
Resistencia de contacto | 3mΩ máximo | |||
Resistencia de aislamiento | 1500MΩ | |||
Soporte el voltaje | 1500V | |||
Tamaño Φmm del agujero del contacto | 2,45 | 2,45 | 2,00 | 1,15 |
Todo más familier
Sobre el conector de la aviación GX16, M16 los conectores circulares, todos los modelos como siguiente, no dude en para entrar en contacto con por favor nos, o vuelta al catálogo de producto para saber más si usted está interesado.
modelo del montaje 1.Panel-- montaje delantero
modelo del muelle 2.Cable
modelo del montaje 3.Panel--Montaje posterior
modelo del montaje 4.Panel con el reborde redondo
modelo del montaje 5.Panel con el reborde cuadrado
modelo del montaje 6.Panel con el reborde del Rhombus
Modelo de soldadura 7.PCB con los pernos del codo
Modelo de soldadura 8.PCB con los pernos rectos
modelo del montaje 9.Panel con de ángulo recto--montaje delantero
modelo del muelle del cable 10.Waterproof
modelo del soporte del panel 11.Waterproof
modelo del montaje 12.Panel con de ángulo recto--montaje posterior
