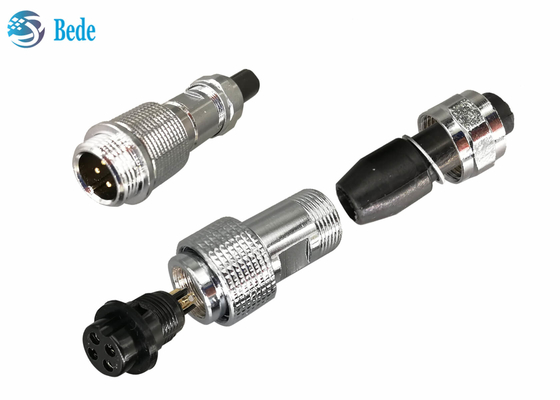

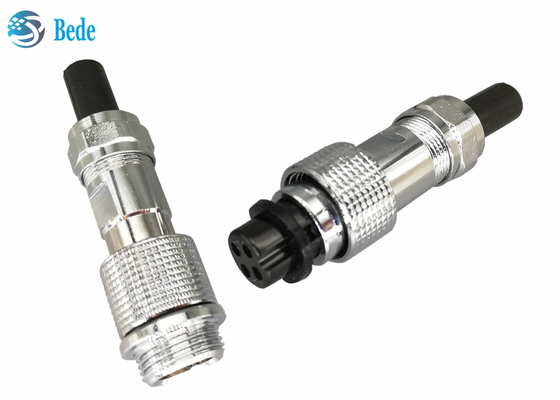

GX16 Conector de aviación impermeable IP68 conector de acoplamiento de cable a cable Estilo 2 ~ 10 pines
El Sla estructura
1- Conector masculino, material de la cáscara es aleación de zinc con nickel, material de los pines de contacto es latón con dorado
2- Accesorios opcionales, cubierta protectora, aleación de zinc y caucho
3.O-anillos para impermeabilización
4Conector femenino, material de bakelita negra, material de pines de contacto de latón con chapa dorada
5Casas de conector femenino, aleación de zinc con placas de níquel
6/7/8, Partes de agarre de cables para impermeabilización,
Aviso: Es fundamental que todas las tuercas se aprieten después de la conexión, de lo contrario el efecto de impermeabilización puede verse afectado negativamente
Datos eléctricos
| pines |
2 pin 3 pin |
4 pines |
5 pines |
6 7 8 9 10 pines |
| corriente nominal |
7A |
5A |
5A |
4A |
| tensión de trabajo |
Las demás: |
| Resistencia al contacto |
3mΩ máximo |
| Resistencia al aislamiento |
1500 MΩ |
| Resiste el voltaje |
Las demás: |
| Tamaño del orificio de contacto Φmm |
2.45 |
2.45 |
2.00 |
1.15 |
Todo familiar
Sobre el conector de aviación GX16, los conectores circulares M16, no dude en contactarnos, o volver al catálogo de productos para saber más si está interesado.
1Modelo de montaje del panel: montaje delantero
2Modelo de acoplamiento de cable
3.Modelo de montaje del panel - montaje trasero
4Modelo de montaje de paneles con brida redonda
5Modelo de montaje de paneles con brida cuadrada
6Modelo de montaje de paneles con brida rombo
7.Modelo de soldadura de PCB con pines de codo
8Modelo de soldadura de PCB con pines rectos
9Modelo de montaje de paneles con ángulo recto - montaje frontal
10Modelo de acoplamiento de cable impermeable
11Modelo de montaje de paneles impermeables
12.Modelo de montaje de paneles con ángulo recto - montaje trasero
