El montaje del panel impermeable de conector de la aviación de IP68 GX16 diseña Pin 2~10

El montaje del panel de la prenda impermeable IP68 del conector de la aviación GX16 diseña Pin 2~10

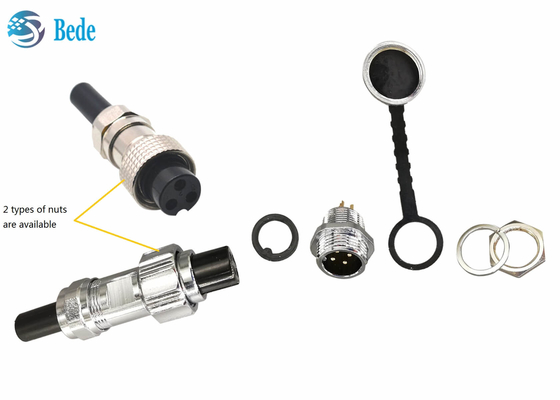

Estructura

1. la tapa protectora, la parte de acero es material de la aleación del cinc, parte plástica es de goma

2. Anillo o, de goma para impermeabilizar

3. conector macho, material de la aleación del cinc con niquelado

4. Conector hembra, bakelte negro del color

5. nuez, aleación del cinc con niquelado

6. manga protectora del cable, apretón el cable con 5 junto para impermeabilizar

7. lavadora, acero inoxidable

8. vivienda del conector hembra, aleación del cinc con niquelado

9. arandela del nuez y elástica para el montaje del panel

10. pernos del contacto, de cobre amarillo con de plata plateados

Datos eléctricos

Todo más familier

Sobre el conector de la aviación GX16, los conectores circulares M16, no dude en entrar en contacto con por favor nos, o vuelta al catálogo de producto para saber más si usted está interesado.

modelo del montaje 1.Panel-- montaje delantero

modelo del muelle 2.Cable

modelo del montaje 3.Panel--Montaje posterior

modelo del montaje 4.Panel con el reborde redondo

modelo del montaje 5.Panel con el reborde cuadrado

modelo del montaje 6.Panel con el reborde del Rhombus

Modelo de soldadura 7.PCB con los pernos del codo

Modelo de soldadura 8.PCB con los pernos rectos

modelo del montaje 9.Panel con de ángulo recto--montaje delantero

modelo del muelle del cable 10.Waterproof

modelo del soporte del panel 11.Waterproof

modelo del montaje 12.Panel con de ángulo recto--montaje posterior
