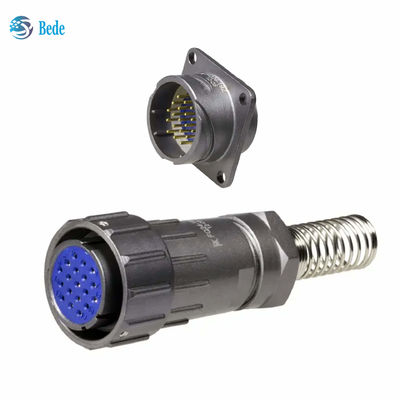

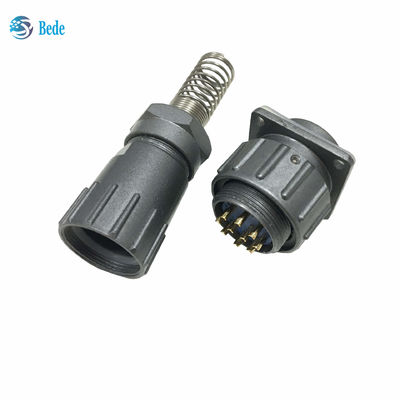

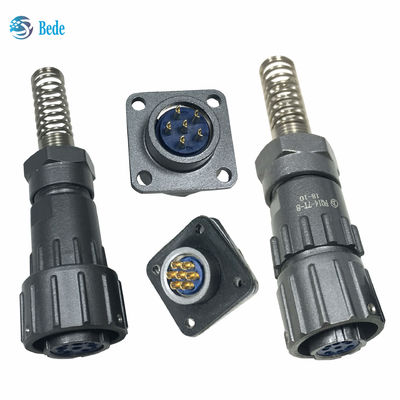

Serie FQ Serie militar de la URSS Conector de hilo circular masculino y femenino
Breve introducción de los conectores FQ
Los conectores eléctricos circulares impermeables de la serie FQ cumplen con el estándar DZ4Q / RE008-84, adoptando un tipo de jaula de ardilla de alta fiabilidad, una estructura avanzada y una alta fiabilidad.
Productos con baja resistencia al contacto, antivibración, antichoque, fuerte sellado, conexión rápida del asiento del tapón, etc., de fácil uso y fácil operación,ampliamente utilizado en una variedad de equipos electrónicos entre la conexión eléctrica.
| Nombre de las piezas |
Materiales |
| Pinos de contacto |
De cobre o de cobre |
| Conchas |
Cinza de aleación con pintura a color |
| Jaula de alambre |
Muelle de acero inoxidable |
| Materiales de sellado |
El caucho de silicona |
Distribución y corriente nominal de los pines
Los conectores de la serie FQ 14 están disponibles en 2 ~ 9 pines
Los conectores de la serie FQ 18 están disponibles en 2 ~ 7 pines y 12 pines
Los conectores de la serie FQ 24 están disponibles en 4,5,6,8,10, 19 y 26 pines
Los conectores de la serie FQ 30 están disponibles en 9, 14, 32, 42 y 55 pines
Enchufe y toma de corriente de la serie FQ y tamaño

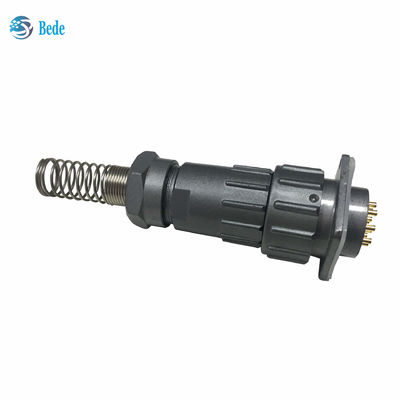

1. enchufe de resorte de alambre recto
| El tipo |
FD1/mm |
L1/mm |
Φd Sábana de sellado del cable/mm |
| FQ14 |
21 |
47 y 50% |
F5, 6, 7, 8 |
| FQ18 |
27 |
53 |
Φ 6, 8, 9, 10 |
| FQ24 |
33 |
61 |
Φ 6, 10, 12 y 14 |
| FQ30 |
39.5 |
68 |
Φ 14, 16 y 18 |

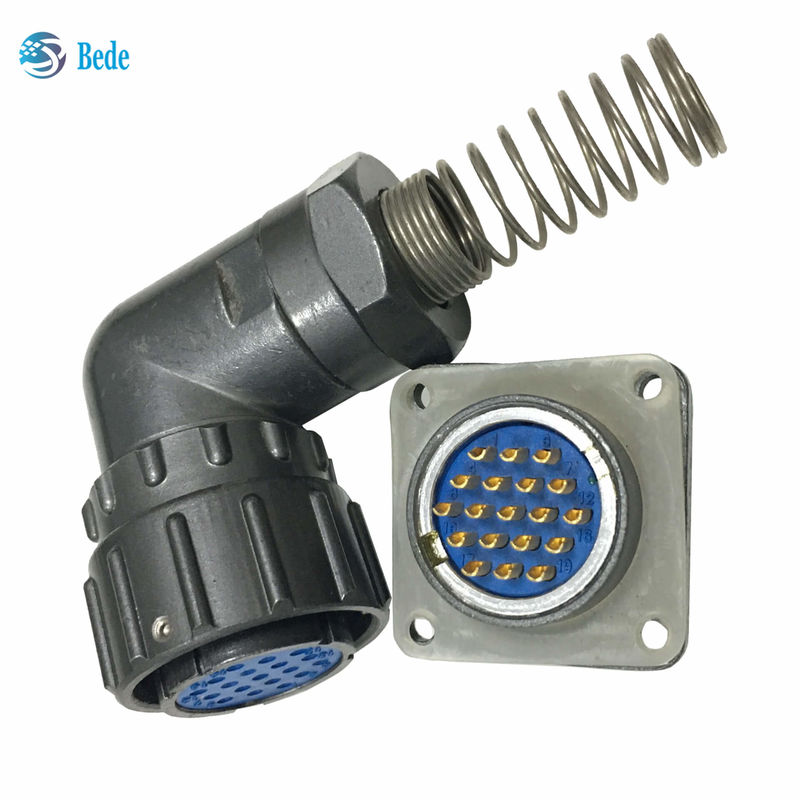

2.Enchufe de resorte de alambre en ángulo derecho
| El tipo |
FD1/mm |
L2/mm |
L3/mm |
Φd Sábana de sellado del cable/mm |
| FQ14 |
21 |
38.3 |
37 |
Φ 6, 7, 8 |
| FQ18 |
27 |
43.8 |
38 |
Φ 6, 8, 9, 10 |
| FQ24 |
33 |
55.8 |
45 |
Φ 6, 10, 12 y 14 |
| FQ30 |
39.5 |
57.8 |
50 |
Φ 14, 16 y 18 |
3Freno cuadrado.Receptor
| El tipo |
a/mm |
b/mm |
FD2/mm |
| FQ14 |
17 ± 0.2 |
24 |
14 |
| FQ18 |
20 ± 0.2 |
27 |
18 |
| FQ24 |
26 ± 0.2 |
33 |
24 |
| FQ30 |
31 ± 0.2 |
38 |
30 |
4Receptor de cable con brida cuadrada
| El tipo |
FD3/mm |
L1/mm |
Φd Sábana de sellado del cable/mm |
| FQ14 |
19.7
|
47 y 50% |
F5, 6, 7, 8 |
| FQ18 |
23.8 |
53 |
Φ 6, 8, 9, 10 |
| FQ24 |
30 |
61 |
Φ 6, 10, 12 y 14 |
| FQ30 |
36 |
68 |
Φ 14, 16 y 18 |
5. Receptor circular
| El tipo |
FD3/mm |
M. |
FD2- ¿Qué quieres decir? |
C/mm |
| FQ14 |
19.7 |
M14 |
14 |
13.2 |
| FQ18 |
23.8 |
M18 |
18 |
17.2 |
| FQ24 |
30 |
M24 |
24 |
23.2 |
| FQ30 |
36 |
M30 |
30 |
29.2 |
Características técnicas
Temperatura: -55 °C ~ +105 °C
Humedad relativa: 98 ± 3% a 40 °C
Vibración: 10 a 2000 Hz, 150 m/s2
Choque: 500 m/s2
En la atmósfera: 1 KPa
Resistencia: 0,1 MΩ Min.
Resistencia: 500 ciclos
